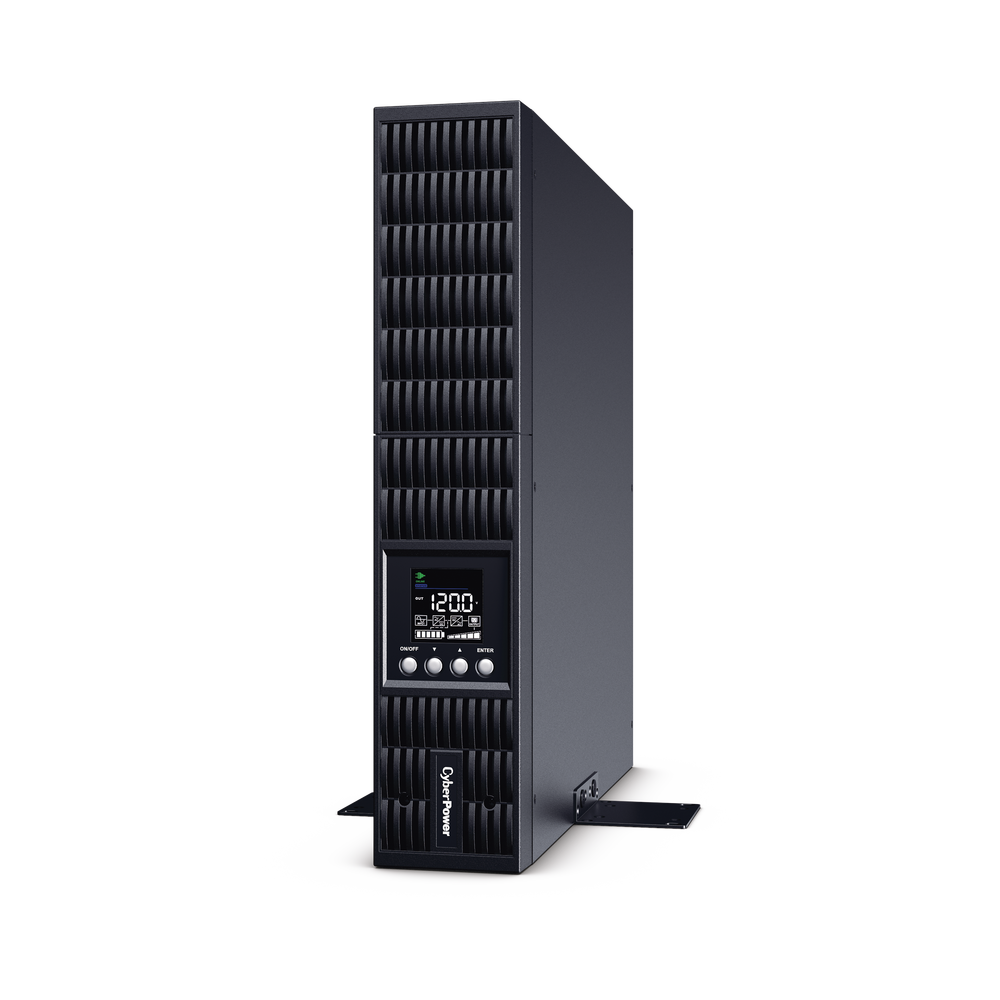

• Voltaje nominal de entrada: 120 ± 10% Vca
• Frecuencia de entrada: 50 ± 10, 60 ± 10 Hz
• Tipo de enchufe de entrada: NEMA 5-15P
• Longitud del cable: 1.5 m.
• Salida VA: 1000
• Salida Watts: 900
• Factor de potencia: 0.9
• Voltaje de salida: 120 Vca

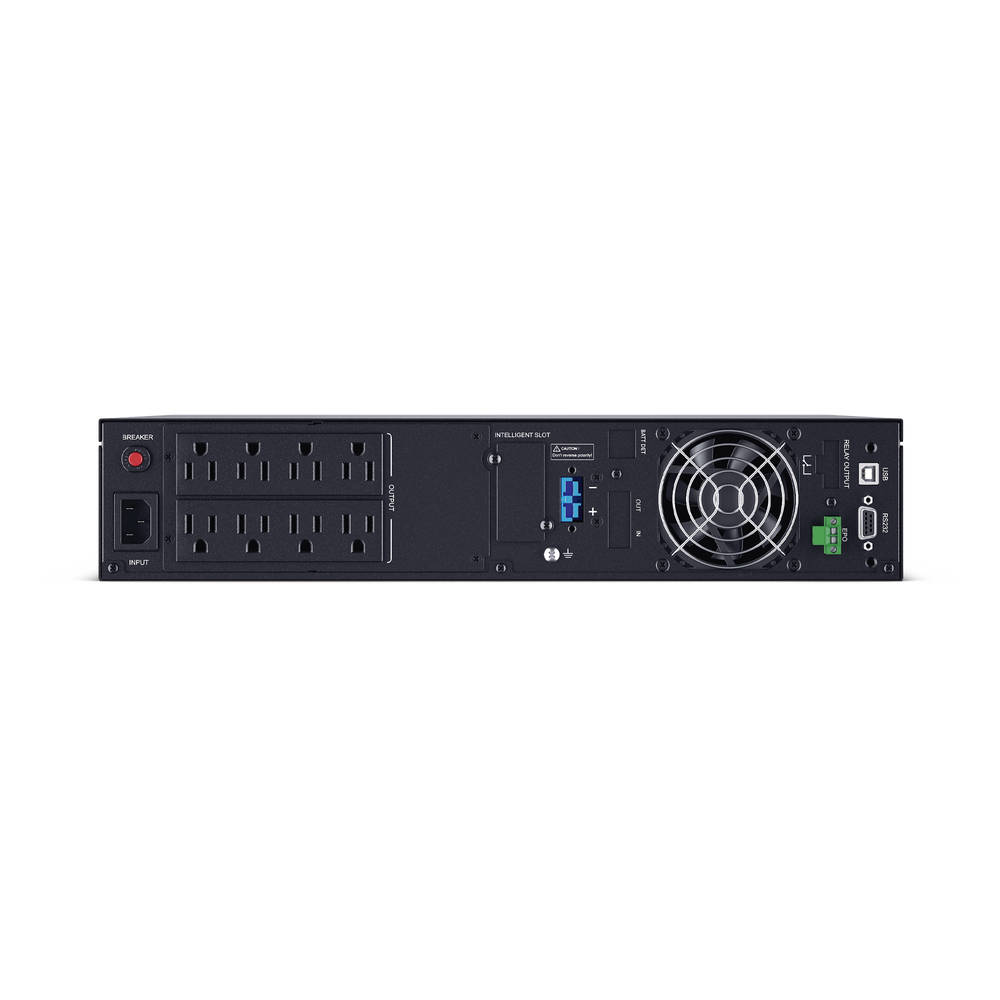

• Total de tomas de salida: 8
• Tipo de Tomas de Salida: NEMA 5-15R (8)
• Protección de picos: Protección de picos grado de red
• Administración Remota SNMP / HTTP: RMCARD205 (Opcional)
• Módulo de Baterías Extendidas: BPSE24V40ART2U
• Indicadores: Pantalla LCD de lectura
• Tamaño en Rack: 2 UR
• Dimensiones: 438 x 88 x 430 mm (Ancho x Alto x Profundidad)
• Peso: 12.7 Kg
• Compatible con Generador
• (1 en baterías)

• Riel de Montaje en Rack.
• Orejeras de Montaje en Rack.
• Kit de Tornillos.
• Cable de Alimentación.
• Cable USB.
• Manual de Usuario.

Rendimiento energético superior:

• Eficiencia de hasta 94% gracias a su tecnología de inversor de 3 niveles.
• Entrada y salida trifásicas (3Ph+N+PE) con onda sinusoidal pura.
• Alto factor de potencia de entrada ≥0.99 y baja distorsión armónica THDi ≤3%.

Alta confiabilidad:

• Rango de voltaje de entrada de 132–275 Vac, sin reducción de potencia a partir de 176 Vac.
• Capaz de alimentar cargas desequilibradas, inductivas o capacitivas.
• Tiempo de transferencia de 0 ms entre línea, batería y bypass.

Escalabilidad flexible:

• Soporta hasta 6 unidades en paralelo con uso de baterías compartidas.

Gestión inteligente:

• Múltiples interfaces de comunicación: USB, RS232, RS485, SNMP, contacto seco, ranura inteligente y tarjeta de relevadores (opcional).
• Pantalla LCD remota compatible.

Compatible con generador:

• Función Power Walk-In para reducir picos de corriente al iniciar con generador.
• Función LBS para sincronizar dos sistemas UPS independientes.

Entrada:

• Voltaje nominal: 208/120 Vca o 220/127 Vca
• Rango de voltaje:
  • 132–275 Vac para 50% de carga
  • 176–275 Vac para 100% de carga
• Frecuencia: 40–70 Hz (auto detección)
• Factor de potencia: ≥0.99
• THDi: ≤3%

Salida:

• Voltaje: 208/120 Vca o 220/127 Vca
• Regulación: ±1%
• Frecuencia:
  • Modo línea: configurable ±1% a ±10%
  • Modo batería: 50/60 Hz ±0.02%
• Factor de potencia de salida: 1.0
• Factor de cresta: 3:1
• Distorsión armónica (THDv): ≤2% (lineal), ≤5% (no lineal)
• Sobrecarga:
  • 110% – 60 min
  • 125% – 10 min
  • 150% – 1 min
  • 150% – 1.2 s (apagado del inversor)

Eficiencia:

• Mayor a 94%

Baterías:

• Configuración flexible: 16 a 26 baterías por grupo
• Voltajes compatibles: ±192 a ±312 Vcd
• Corriente de carga máxima: 40 A

Protección y alarmas:

• Protección contra: cortocircuito, sobrecarga, sobretemperatura, batería baja, fallo de ventilador
• Alarmas: red anormal, sobrecarga, batería baja, falla del UPS

Ambiente:

• Temperatura de operación: 0–40 °C
• Humedad: 0–95% sin condensación
• Altitud: <1000 m (derating si >1500 m)
• Nivel de ruido: <66 dB

Físico:

• Dimensiones: 400×935×1065mm
• Peso: 150 kg

Certificaciones:

• Seguridad: UL 1778, CSA 22.2-107.3-14
• EMC: FCC Parte 15 Subparte B, ANSI C63.4 2014
• Energía: Energy Star 2.0

• Potencia Nominal: 5000 W
• Voltaje Nominal en Arreglo de Baterías: 48 Vcd
• Máxima Potencia Solar: 5000W
• Máxima Entrada en CA: 270 Vca
• Rango de Frecuencia: 50/60 Hz

• Dimensiones: 544 x 362 x 188 mm
• Peso: 15 kg
• Rango de Temperatura de Almacenamiento: -15°C ~ 60°C
• Rango de Voltaje MPPT por Cadena: 60 - 230 Vcd
• Corriente Máxima de Carga: 80A

• Onda Senoidal Pura
• Factor de Potencia de 1
• Compatible con baterías de Litio, Gel y Plomo-Ácido
• Cuenta con puertos CAN/RS485 para comunicación BMS
• Es compatible con generador

• Operación en Fase Dividida Sin Transformador: No requiere transformadores adicionales, simplificando la instalación y reduciendo costos.
• Compatibilidad Multivoltaje para Baterías: Admite configuraciones flexibles con voltajes de 96V a 156V DC, adaptándose a diversas necesidades de respaldo.
• Diseño Modular y Redundante: Permite operar en paralelo hasta 6 unidades para mayor capacidad y redundancia.
• Alta Eficiencia Energética: Con una eficiencia de hasta 94%, optimiza el uso de energía y reduce el costo operativo.
• Carga Flexible: Compatible con cargas inductivas y capacitivas, soporta cargas desequilibradas al 100%.
• Adaptabilidad a Generadores: Incluye la función Power Walk In para minimizar el impacto de corriente de arranque.
• Gestión Inteligente: Comunicación avanzada mediante USB, RS485, RS232 y SNMP para un monitoreo integral.

• Entrada:
  • Voltaje: 208/120V o 220/127V (Trifásico + Neutro + Tierra).
  • Frecuencia: 40-70 Hz con detección automática.
  • Factor de Potencia: ≥0.99.
• Salida:
  • Voltaje: 208/120V o 220/127V.
  • Precisión de Voltaje: ±1%.
  • Factor de Cresta: 3:1.
  • Eficiencia: Hasta 94%.
• Baterías:
  • Voltajes admitidos: ±192 a ±312 Vcd.
  • Configuración: De 16 a 26 baterías por grupo (personalizable).
  • Carga de alto rendimiento para respaldo prolongado.
• Ambientales:
  • Temperatura de Operación: 0-40°C.
  • Humedad: 0-95% sin condensación.
  • Altitud: Hasta 1000m sin reducción de potencia.
• Certificaciones:
  • Seguridad: UL1778, CSA 22.2-107.3-14.
  • EMC: Cumple con FCC Parte 15.
  • Eficiencia Energética: Energy Star 2.0.

• Escalabilidad y Adaptabilidad: Se adapta a necesidades cambiantes gracias a su diseño modular y opciones de configuración flexible de baterías.
• Fiabilidad Total: Operación continua con tiempos de transferencia cero y protección avanzada contra sobrecargas y cortocircuitos.
• Monitoreo Inteligente: Opciones de comunicación avanzadas para un control eficiente y proactivo.
• Eficiencia Operativa: Reducción del consumo energético con tecnología de inversores de 3 niveles.

• Este equipo no incluye baterías internas, favor de consultar con el departamento de ingeniería modelos adecuados.
• Las baterías se colocan de manera externa, el equipo no tiene espacio interno para baterías internas.
• El equipo es tipo torre, no es posible montarlo en rack.
• Considerar accesorios para instalación (gabinetes, rack, charolas, conectores, cableado, etc.).

Características Generales

• Capacidad: 3,000 VA / 2,700 W
• Topología: Doble Conversión
• Con pantalla LCD
• Tipo de onda: Onda senoidal pura
• Salida: 120 VCA ± 5%
• Tipo de conector y cable: NEMA 5-30P (1.8 metros de longitud)
• Total de salidas: 8 × NEMA 5-20R
• Batería: 6 x 12V/8 Ah (Compatible con EPU6PACKRT2U)

Capacidad

• 3,000VA / 2,700W

Entrada

• Voltaje Nominal: 110/120 Vac
• Rango de Voltaje: 81-145 Vac
• Rango de Frecuencia: 60/50Hz (Auto-sensing)

Salida

• Regulación de Voltaje en Batería (V. CA): ±10%
• Rango de Frecuencia en Batería: 60/50Hz ±1 Hz
• Tiempo de Transferencia: Normalmente 0ms
• Tipo de Onda: Pura

Batería

• Voltaje Nominal: 72Vcd
• Capacidad de Batería: 12V / 9Ah × 2
• Tiempo de Carga: 4-6 horas al 90% de la carga

Indicador

• LCD

Protección

• Protección Completa: Contra cortocircuito, sobrecarga en salida, sobrecarga de batería, sobredescarga

Alarma

• Modo Batería: Emite un beep cada 10 segundos
• Batería Baja: Emite un beep cada segundo
• Sobrecarga: Emite un beep cada 0.5 segundos
• Reemplazo de Batería: Emite un beep cada 2 segundos
• Falla: Beep continuo

Administración

• Puertos de Comunicación: USB o RS232 (Compatible con Windows® 2000/2003/XP/Vista/2008, Windows® 7, Linux, Unix, y MAC)

Ambiente de Operación

• Humedad Relativa: 0-90% RH @ 0-40°C (sin condensación)
• Nivel de Ruido: Menor a 45dB

Características Físicas

• Dimensiones (Profundidad x Ancho x Alto): 640 × 440 × 86.5 mm
• Peso Aproximado: 27 kg

Certificaciones

• EMC: IEC/EN 62040-2, IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6, IEC 61000-4-8
• Desempeño: IEC/EN 62040-1, IEC/EN 60950-1, IEC/EN 62040-3

Notas

• El tiempo de respaldo puede variar dependiendo de la carga conectada, temperatura ambiente y estado de las baterías

UPS Línea Interactiva

Los UPS de la interactiva de Linked Pro son especiales para suplir necesidades tales como hardware de redes, computadoras, etc., estos equipos corrigen fluctuaciones menores de energía sin necesidad de cambiar a modo batería, haciendo más longevo el tiempo de vida de la batería.

UPS On-Line

La tecnología de UPS On-Line (doble conversión) es la versión de alta densidad de Linked Pro, está diseñada para aplicaciones de voltajes de 100/110/115/120/127 VAC.

Está equipado con corrección de factor de potencia (PFC) en la entrada, factor de potencia de 0.9 en la salida, ofreciendo altos niveles de confiabilidad y protección para sistemas IT, equipo de telecomunicaciones, equipo médico y sistemas de misión crítica. Es convertible a Rack o Torre y solo toma 2U unidades de Rack.

Highlights

• Los UPS On-Line ofrecen tecnología de alta eficiencia de conversión en línea doble
• Onda senoidal pura
• Funcionamiento en modo Eco para el ahorro energético
• Rango dinámico de voltaje
• Voltaje configurable de salida vía LCD
• Modulo de baterías para extender tiempo de respaldo
• Instalación Rack/Torre
• Los UPS de topología On-line pueden ser configurados horizontal o verticalmente

Rango dinámico de voltaje (AVR)

El rango dinámico de voltaje (AVR) en los UPS de Linked Pro ayuda a estabilizar la señal entrante de CA, se encarga de controlar los voltajes altos y bajos, manteniendo la energía de salida a un nivel nominal de 120v, reduce fallas del sistema e incrementa significativamente la vida de la batería.

Voltajes configurables de salida

Algunos modelos de Linked Pro pueden ser configurables con voltaje de salida seleccionable: 100 V / 110 V / 115 V / 120 V / 127 V AC.
