Características Generales

• Capacidad: 3,000 VA / 2,700 W
• Topología: Doble Conversión
• Con pantalla LCD
• Tipo de onda: Onda senoidal pura
• Salida: 120 VCA ± 5%
• Tipo de conector y cable: NEMA 5-30P (1.8 metros de longitud)

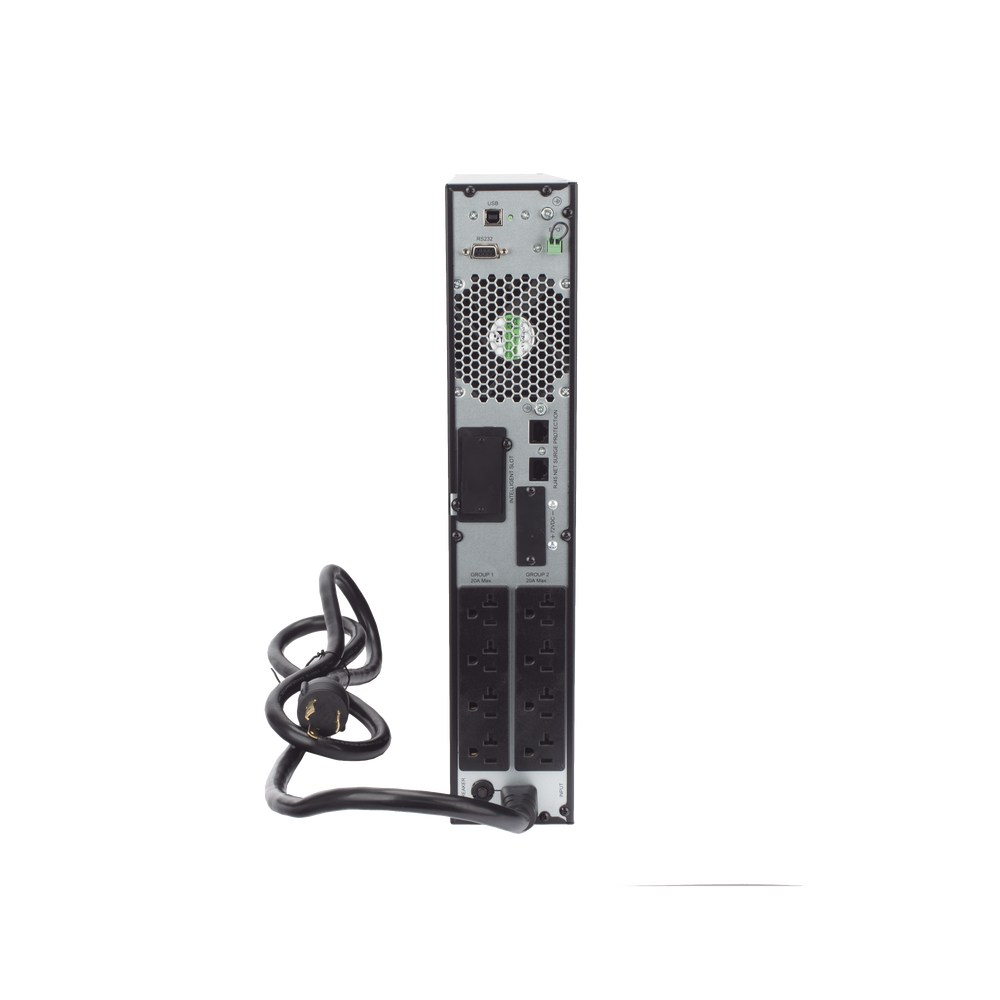

• Total de salidas: 8 × NEMA 5-20R
• Batería: 6 x 12V/8 Ah (Compatible con EPU6PACKRT2U)

Capacidad

• 3,000VA / 2,700W

Entrada

• Voltaje Nominal: 110/120 Vac
• Rango de Voltaje: 81-145 Vac
• Rango de Frecuencia: 60/50Hz (Auto-sensing)

Salida

• Regulación de Voltaje en Batería (V. CA): ±10%
• Rango de Frecuencia en Batería: 60/50Hz ±1 Hz
• Tiempo de Transferencia: Normalmente 0ms
• Tipo de Onda: Pura

Batería

• Voltaje Nominal: 72Vcd
• Capacidad de Batería: 12V / 9Ah × 2
• Tiempo de Carga: 4-6 horas al 90% de la carga

Indicador

• LCD

Protección

• Protección Completa: Contra cortocircuito, sobrecarga en salida, sobrecarga de batería, sobredescarga

Alarma

• Modo Batería: Emite un beep cada 10 segundos
• Batería Baja: Emite un beep cada segundo
• Sobrecarga: Emite un beep cada 0.5 segundos
• Reemplazo de Batería: Emite un beep cada 2 segundos
• Falla: Beep continuo

Administración

• Puertos de Comunicación: USB o RS232 (Compatible con Windows® 2000/2003/XP/Vista/2008, Windows® 7, Linux, Unix, y MAC)

Ambiente de Operación

• Humedad Relativa: 0-90% RH @ 0-40°C (sin condensación)
• Nivel de Ruido: Menor a 45dB

Características Físicas

• Dimensiones (Profundidad x Ancho x Alto): 640 × 440 × 86.5 mm
• Peso Aproximado: 27 kg

Certificaciones

• EMC: IEC/EN 62040-2, IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6, IEC 61000-4-8
• Desempeño: IEC/EN 62040-1, IEC/EN 60950-1, IEC/EN 62040-3

Notas

• El tiempo de respaldo puede variar dependiendo de la carga conectada, temperatura ambiente y estado de las baterías

UPS Línea Interactiva

Los UPS de la interactiva de Linked Pro son especiales para suplir necesidades tales como hardware de redes, computadoras, etc., estos equipos corrigen fluctuaciones menores de energía sin necesidad de cambiar a modo batería, haciendo más longevo el tiempo de vida de la batería.

UPS On-Line

La tecnología de UPS On-Line (doble conversión) es la versión de alta densidad de Linked Pro, está diseñada para aplicaciones de voltajes de 100/110/115/120/127 VAC.

Está equipado con corrección de factor de potencia (PFC) en la entrada, factor de potencia de 0.9 en la salida, ofreciendo altos niveles de confiabilidad y protección para sistemas IT, equipo de telecomunicaciones, equipo médico y sistemas de misión crítica. Es convertible a Rack o Torre y solo toma 2U unidades de Rack.

Highlights

• Los UPS On-Line ofrecen tecnología de alta eficiencia de conversión en línea doble
• Onda senoidal pura
• Funcionamiento en modo Eco para el ahorro energético
• Rango dinámico de voltaje
• Voltaje configurable de salida vía LCD
• Modulo de baterías para extender tiempo de respaldo

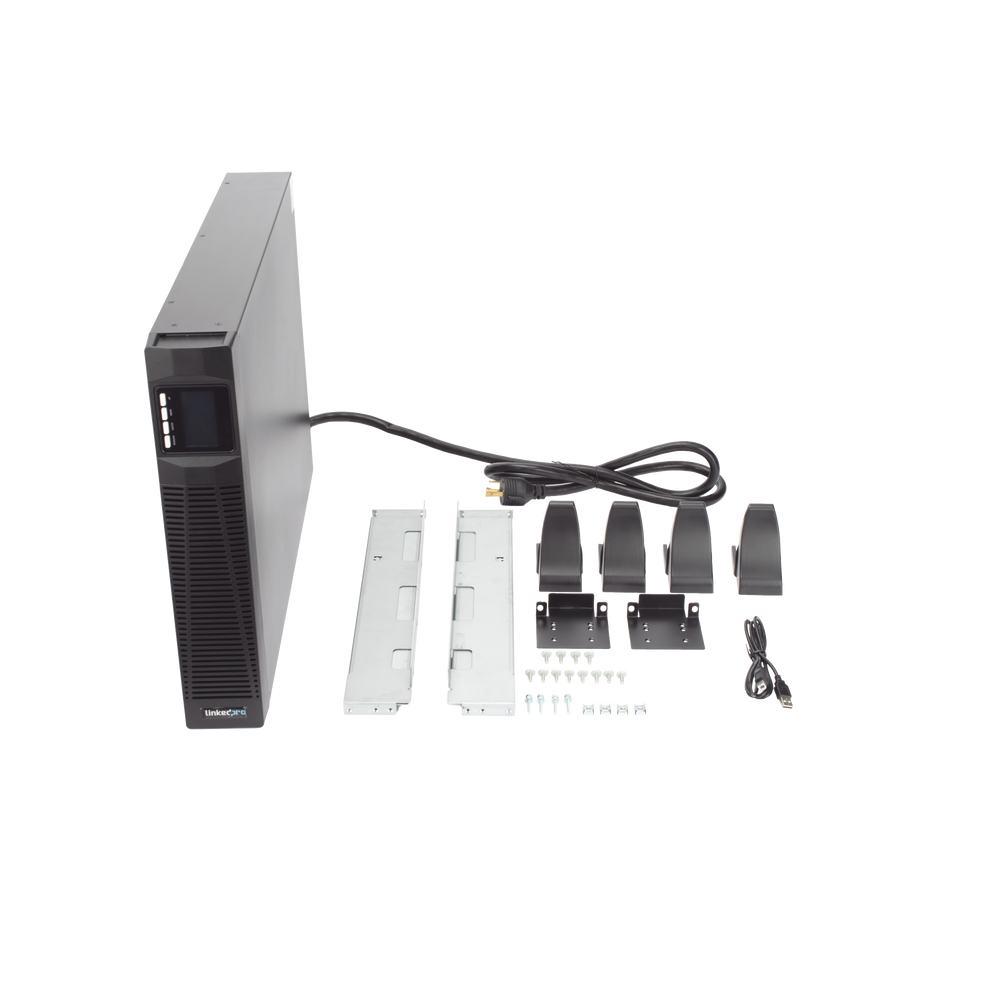

• Instalación Rack/Torre
• Los UPS de topología On-line pueden ser configurados horizontal o verticalmente

Rango dinámico de voltaje (AVR)

El rango dinámico de voltaje (AVR) en los UPS de Linked Pro ayuda a estabilizar la señal entrante de CA, se encarga de controlar los voltajes altos y bajos, manteniendo la energía de salida a un nivel nominal de 120v, reduce fallas del sistema e incrementa significativamente la vida de la batería.

Voltajes configurables de salida

Algunos modelos de Linked Pro pueden ser configurables con voltaje de salida seleccionable: 100 V / 110 V / 115 V / 120 V / 127 V AC.

• Potencia Nominal: 2000 W
• Voltaje Nominal en Arreglo de Baterías: 24 Vcd
• Máxima Potencia Solar: 1500W
• Entrada en CA: 120 Vca, 107~132 Vca
• Rango de Frecuencia: 50/60 Hz (Automático)

• Dimensiones: 254.5 x 367.4 x 103 mm
• Peso: 5.5 kg
• Rango de Temperatura de Almacenamiento: -15°C ~ 60°C
• Rango de Voltaje MPPT por Cadena: 30 - 128 Vcd
• Corriente Máxima de Carga: 100A

• Onda Senoidal Pura
• Factor de Potencia de 1
• Compatible con baterías de Litio, Gel y Plomo-Ácido
• Cuenta con puertos CAN/RS485 para comunicación BMS
• Soporta la conexión en paralelo de hasta 3 unidades
• Es compatible con generador

• Topología: Standby
• Voltaje de entrada: 96Vac - 140 Vac
• Frecuencia de salida: 50Hz/60Hz
• Tipo de enchufe: NEMA 5-15P
• Longitud del cable: 1.5 m.
• Salida VA: 425
• Watts: 255
• Tomas de salida: 8 (4 Batería y picos de energía, y 4 solo picos de energía)
• Tipos de Salida: NEMA 5-15R
• Protección de picos: 890 Joules
• LEDs indicadores: Encendido y falla de cableado
• Alarmas audibles: Batería encendida, baja y sobrecarga
• Dimensiones: 248.92 x 147.32 x 83.82 mm (Ancho x Alto x Profundidad)
• Peso: 1.90 Kg
• Certificaciones: UL1778, cUL107.3, FCC DOC Class B
• (incluye batería)
• NO es compatible con generador de energía (plantas de respaldo)

• Batería configurable:
  • Soporta baterías VRLA o de litio.
  • Voltaje de batería ajustable entre 192 / 216 / 240 Vcd.
  • Corriente de carga hasta 15 A.
• Protección y fiabilidad garantizadas:
  • Protección contra sobrecarga, cortocircuito, sobrecalentamiento, falla de ventilador, descarga profunda, bajo voltaje.
  • Interruptor de mantenimiento bypass manual integrado.
• Monitoreo inteligente y fácil de usar:
  • Pantalla LCD táctil de 7”.
  • Comunicación vía USB, RS232, RS485, EPO, sensores de temperatura y señal de PDU.
  • Ranura doble para tarjetas inteligentes (SNMP y relé opcionales).

• Voltaje nominal: 220 VCA
• Rango de entrada: 110~300 VCA
• (Carga al 100% desde 176 V / al 50% desde 110 V)
• Frecuencia: 40–70 Hz (detección automática)
• Factor de potencia: ≥0.99
• THDi: ≤3%

• Voltajes:
  • L-L: 208/220/230/240 VCA
  • L-N: 110×2 / 115×2 / 120×2 VCA
• Regulación: ±1% (L-L), ±2% (L-N)
• Frecuencia:
  • Línea: 50/60 Hz ±10%
  • Batería: 50/60 Hz ±0.1%
• Factor de cresta: 3:1
• THDv: ≤1.5% (lineal), ≤6% (no lineal)
• Tiempo de transferencia: 0 ms entre todos los modos
• Forma de onda: Onda sinusoidal pura

• En línea:
  • Hasta 110%: 60 min
  • Hasta 125%: 10 min
  • Hasta 150%: 1 min

  • 150%: bypass en 0.2 s

• Batería:
  • Hasta 125%: 1 min

  • 150%: apagado en 0.2 s

• Tipos: VRLA / Litio
• Voltajes: 192 / 216 / 240 Vcd
• Corriente de carga: Hasta 15 A

• Pantalla LED y pantalla LCD táctil de 7”
• Medición de voltaje, frecuencia, porcentaje de carga, temperatura interna y tiempo de respaldo
• Alarmas: batería baja, sobrecarga, falla, modo batería, etc.
• Comunicación: USB, RS232, RS485, EPO, sensores de temperatura, ranura para tarjeta SNMP y relé

• Temperatura operativa: 0–40 °C
• Temperatura de almacenamiento: -25 a 55 °C (sin baterías)
• Humedad: 0–95% sin condensación
• Altitud: <3000 m (reducir potencia sobre 1500 m)
• Nivel de ruido: <50 dB

• Dimensiones: 433 × 352 × 660 mm
• Peso: 157.4 kg
• (No incluye batería)

• Seguridad: UL 1778, CSA C22.2 No. 107.3-14
• EMC: FCC Parte 15 Subparte B Clase A, ANSI C63.4-2014

• Voltaje nominal: 208/120 Vca o 220/127 Vca
• Rango de voltaje:
  • 132–275 Vac para 50% carga
  • 176–275 Vac para 100% carga
• Frecuencia: 40–70 Hz (auto detección)
• THDi: ≤3%
• Factor de potencia: ≥0.99

• Voltaje: 208/120 Vca o 220/127 Vca
• Regulación de voltaje: ±1%
• Frecuencia:
  • Modo línea: configurable ±1% a ±10%
  • Modo batería: 50/60 Hz ±0.02%
• Factor de potencia de salida: 1.0
• Factor de cresta: 3:1
• Distorsión armónica (THDv): ≤2% (carga lineal), ≤5% (no lineal)
• Sobrecarga:
  • ≤110% – 60 min
  • ≤125% – 10 min
  • ≤150% – 1 min
  • 150% – 1.2 s (apagado)

• Hasta 94%

• Configuración: de 16 a 26 baterías por grupo
• Voltaje compatible: ±192 a ±312 Vcd
• Corriente de carga máxima: 40 A

• Alarmas: sobrecarga, batería baja, red anormal, falla del UPS
• Protección: cortocircuito, sobrecarga, sobretemperatura, descarga profunda, ventilador defectuoso

• Temperatura operativa: 0–40 °C
• Humedad: 0–95% sin condensación
• Altitud: <1000 m (reducción de potencia sobre 1500 m)
• Nivel de ruido: <66 dB

• Dimensiones: 300 × 800 × 1000 mm
• Peso: 96 kg

• Seguridad: UL 1778, CSA 22.2-107.3-14
• EMC: FCC Parte 15 Subparte B, ANSI C63.4 2014
• Energy Star: Energy Star 2.0

• Este equipo no incluye baterías internas, favor de consultar con el departamento de ingeniería modelos adecuados
• Las baterías se colocan de manera externa, el equipo no tiene espacio interno para baterías internas
• El equipo es tipo torre, no es posible montarlo en rack
• Considerar accesorios para instalación (gabinetes, rack, charolas, conectores, cableado, etc.)

• 2,000VA / 1,800W

• Voltaje Nominal: 110/120 Vac
• Rango de Voltaje: 81-145 Vac
• Rango de Frecuencia: 60/50Hz (Auto-sensing)

• Regulación de Voltaje en Batería (V. CA): ±10%
• Rango de Frecuencia en Batería: 60/50Hz ±1 Hz
• Tiempo de Transferencia: Normalmente 0ms
• Tipo de Onda: Pura

• Voltaje Nominal: 48 Vcd
• Capacidad de Batería: 12V / 9Ah × 2
• Tiempo de Carga: 4-6 horas al 90% de la carga

• LCD

• Protección Completa: Contra cortocircuito, sobrecarga en salida, sobrecarga de batería, sobredescarga

• Modo Batería: Emite un beep cada 10 segundos
• Batería Baja: Emite un beep cada segundo
• Sobrecarga: Emite un beep cada 0.5 segundos
• Reemplazo de Batería: Emite un beep cada 2 segundos
• Falla: Beep continuo

• Puertos de Comunicación: USB o RS232 (Compatible con Windows® 2000/2003/XP/Vista/2008, Windows® 7, Linux, Unix, y MAC)

• Humedad Relativa: 0-90% RH @ 0-40°C (sin condensación)
• Nivel de Ruido: Menor a 45dB

• Dimensiones (Profundidad x Ancho x Alto): 500 × 440 × 86.5 mm
• Peso Aproximado: 20.7 kg

• EMC: IEC/EN 62040-2, IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6, IEC 61000-4-8
• Desempeño: IEC/EN 62040-1, IEC/EN 60950-1, IEC/EN 62040-3
