| Description | Motor eléctrico de refacción para barreras GARD3 CAME | RESORTE DIAMETRO 8 PARA BARRERA FAAC 640 | ABRAZADERA DE CABLE PARA BARRERAS DE LAS SERIES 615, 620 Y 640 | RESORTE PARA BARRERA FAAC 620 SR | CONJUNTO DE MICROINTERRUPTOR MAGNÉTICO FAAC PARA BARRERAS SERIE 615 | CONJUNTO DE EJE DE SALIDA PARA BARRERAS DE LA SERIE 615 |

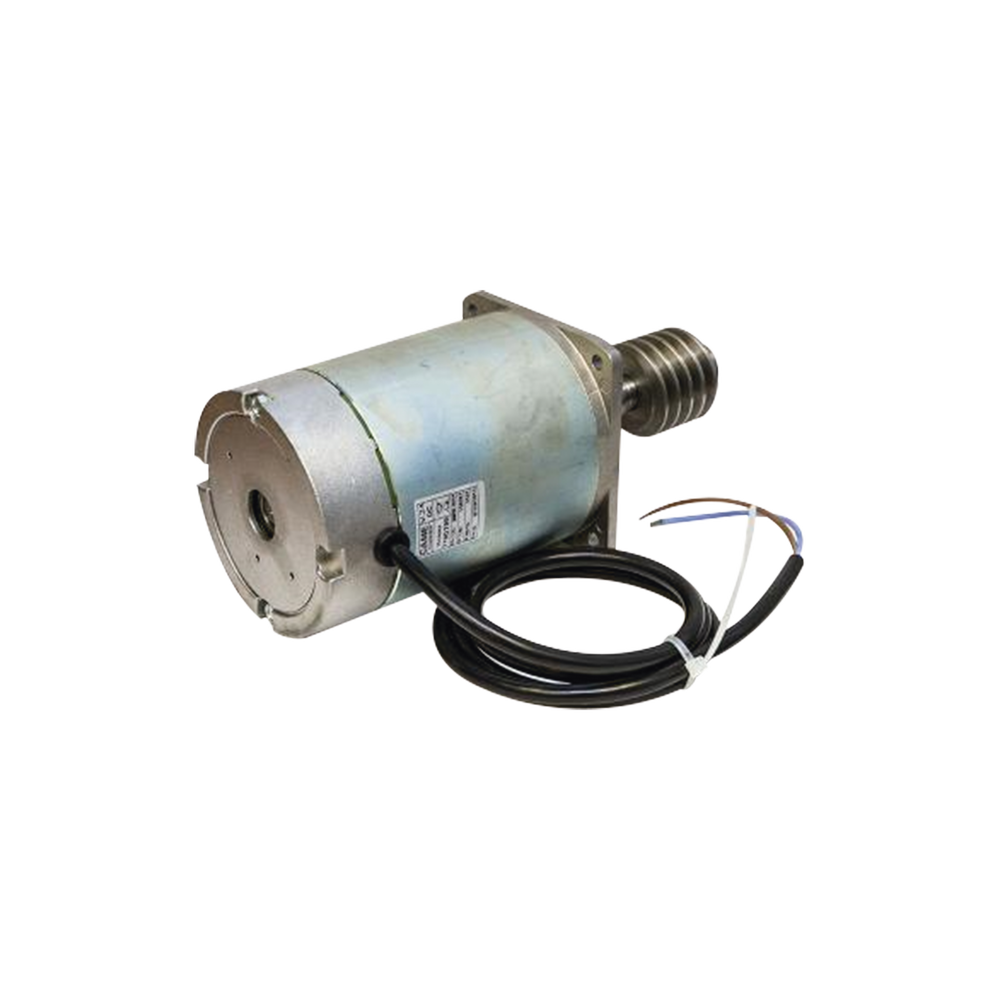

| Content | Motor eléctrico de refacción para barreras GARD3 CAME Modelo: 119RIG405 ¿Qué incluye el modelo 119RIG405? - La refacción incluye todos los items marcados en color azul en la siguiente imagen:
| Características Principales - Diámetro de resorte de 8 mm
- Compatible con barrera FAAC 640
- Alta resistencia a la tensión
- Fácil instalación y mantenimiento
- Construcción robusta para uso intensivo
Características Técnicas - Modelo compatible: Barrera 640
- Diámetro: 8 mm
- Tipo: Muelle de equilibrado
- Referencia: 7210745
- Uso: Equilibrado de barrera automática
Normativas - Directiva 98/37/CE
- EN 12604 y EN 12605
- EN 12453 y EN 12445
Compatibilidad - Barrera 640
- Sistemas FAAC
- Automatismos 620-640-642
Aplicaciones - Control de acceso vehicular
- Sistemas de seguridad
- Estacionamientos
- Garajes
Requisitos de Seguridad - Instalación eléctrica con interruptor omnipolar
- Protección diferencial con umbral de 0,03 A
- Conexión a tierra obligatoria
- Evitar atmósferas explosivas
Mantenimiento - Verificación semestral
- Comprobación de dispositivos de seguridad
- Uso exclusivo de repuestos originales
- Nivel adecuado de aceite FAAC HP OIL
Funcionalidades de Seguridad - Sistema antiaplastamiento regulable
- Dispositivo de paro y bloqueo en cualquier posición
- Desbloqueo manual para uso en emergencias
- Protección contra sobrecalentamiento (120°C)
Condiciones de Funcionamiento - Temperatura de funcionamiento: -20°C a +55°C
- Grado de protección: IP44
- Tratamiento de protección del cárter: Cataforesis
- Material del cárter: Inox AISI 316L
- Pintura: Poliéster RAL 2004
Requisitos Eléctricos - Alimentación: 230V AC (+6%/-10%) / 50Hz
- Potencia absorbida: 200-220W
- Corriente absorbida: 1A
- Motor eléctrico: 1400/2800 rpm
| Características Principales - Compatible con barreras series 615, 620 y 640
- Diseño robusto para máxima durabilidad
- Instalación sencilla y rápida sin herramientas adicionales
- Material anticorrosivo para uso exterior seguro
- Mecanismo de sujeción seguro y fiable
Características Técnicas - Material: Aluminio y acero
- Tratamiento superficial: Cataforesis y pintura poliéster RAL 2004
- Grado de protección: IP44
- Temperatura de funcionamiento: -20°C a +55°C
- Color: Blanco con catadióptricos reflectantes
Especificaciones Eléctricas - Alimentación: 230Vac ±6%/ -10% / 50Hz
- Potencia absorbida: 200-220W
- Corriente absorbida: 1A
- Termoprotección: 120°C
Especificaciones Mecánicas - Longitud máxima barra: Hasta 6m (modelo 642)
- Sistema antiaplastamiento: Válvulas bypass de serie
- Desbloqueo manual: Sí, para uso en caso de fallo eléctrico
- Refrigeración: Ventilador incorporado (modelos 620 rápida, 640 y 642)
Advertencias de Seguridad - Lea detenidamente las instrucciones antes de instalar
- No instale en atmósferas explosivas
- Desconecte la alimentación antes de realizar cualquier intervención
- Use interruptor omnipolar con apertura de contactos ≥ 3mm
- Verifique la correcta instalación de tierra
- Mantenga alejados a niños y personas no autorizadas durante el funcionamiento
Datos Técnicos Adicionales - Tiempo de trabajo: Hasta 100% con ventilador
- Tipo de deceleración: Electrónico
- Capacidad aceite: ~1.8 litros
- Tipo de aceite: FAAC HP OIL
Cumplimiento Normativo - Directiva 98/37/CE
- Directiva 73/23/CEE
- Directiva 89/336/CEE
- Normas EN 12604 y EN 12605
| Características principales - Compatibilidad con barrera FAAC 620 SR
- Material de alta resistencia para durabilidad
- Fácil instalación en barreras automáticas
- Diseño optimizado para operación continua
- Soporta cargas pesadas sin deformarse
Especificaciones técnicas - Posición: 1
- Código: 63003145
- EAN: 8055195033731
- Cantidad: 1
- Descripción: SPRING 620 ROUND AND RECTANGULAR
- Vendible: Sí
Aplicaciones - Barreras automáticas FAAC 620 SR
- Sistemas de apertura continua
- Entornos industriales y comerciales
Compatibilidad - Modelo SPRING 620 ROUND AND RECTANGULAR
- Reemplaza a SPRING 650 SR MT
| Características principales - Diseñado específicamente para barreras serie 615
- Activación magnética precisa y segura
- Compatibilidad con sistemas FAAC originales
- Instalación rápida y sencilla
- Construcción robusta y duradera
Especificaciones técnicas - Código FAAC: 409819
- EAN: 8055195008388
- Cantidad: 1 unidad
- Posición: 4
- Descripción: 615 BPR STOP SET
- Salable: Sí
Compatibilidad - Barreras serie 615
- Sistemas FAAC originales
Componentes relacionados COVER 610/615 - Código: 7272755
- EAN: 8055195024753
- Posición: 1
C.T.B.615 MOTION TRANSMISSION KIT - Código: 428324
- EAN: 8055195009590
- Posición: 2
615BPR MOTION GROUP BUSHINGS - Código: 63003302
- EAN: 8055195057522
- Posición: 3
CASE 615 - Código: 406019
- EAN: 8055195008296
- Posición: 5
620/640/615 CYLINDER JOINT - Código: 419401
- EAN: 8055195008708
- Posición: 10
GR.EXT.RELEASE STANDARD 610/615 - Código: 4245985
- EAN: 8055195015546
- Posición: 13
| Características Principales - Sistema compatible con serie de barreras 615
- Diseño robusto para alto rendimiento industrial
- Fácil instalación y mantenimiento optimizado
- Alta precisión en alineación del eje
- Materiales resistentes a la corrosión
Características Técnicas - Modelo: 428324
- Longitud máxima de la barra: 5 m (STD) / 2.5 m (Rápida)
- Tiempo máximo de apertura: 5.7 s (STD) / 2.9 s (Rápida)
- Velocidad angular: 0.28 rad/s (STD) / 0.54 rad/s (Rápida)
- Caudal de la bomba: 1.5 l/min (STD) / 3 l/min (Rápida)
- Par máximo: 400 Nm (STD) / 300 Nm (Rápida)
- Tipos de barra: Rectangular/Faldilla articulada/Redonda
- Frecuencia de utilización: 50% (STD) / 40% (Rápida)
- Máximos ciclos consecutivos: 220 (STD) / 340 (Rápida)
Especificaciones Eléctricas - Alimentación: 110V~ (±6-10%) 50Hz / 230V~ (±6-10%) 50Hz
- Potencia absorbida: 220W
- Corriente absorbida: 1A
- Tipo de aceite: FAAC HP OIL
- Cantidad de aceite: 0.9Kg
- Temperatura ambiente de funcionamiento: -40°C a +55°C
Características Físicas - Tratamiento de protección del cárter: Cataforesis
- Pintura del cárter: Poliéster RAL 2004
- Grado de protección: IP44
- Peso: 34Kg
- Dimensiones máximas del montante: 270 x 1015 x 140 mm
- Sistema de regulación del par: Válvulas bypass de serie
Advertencias para el Instalador - Lea detenidamente las instrucciones antes de empezar la instalación del producto
- Los materiales del embalaje deben mantenerse fuera del alcance de los niños
- El producto está diseñado exclusivamente para el uso indicado en el manual
- No instale el aparato en ambientes explosivos
- Desconecte la alimentación eléctrica antes de cualquier intervención
- Mantenga fuera del alcance de los niños los telemandos o emisores de impulso
- El usuario no debe intentar reparar o modificar el producto
- Realice mantenimiento periódico (mínimo semestral) del equipo
Aplicaciones El conjunto de eje de salida para barreras de la serie 615 está diseñado para controlar el acceso de vehículos. Evítese cualquier utilización diferente a la indicada en el manual técnico.
|
