El sistema de control de acceso de la serie PW7000 es una arquitectura de hardware avanzada capaz de proporcionar soluciones para aplicaciones de grandes empresas.

Los controladores de la serie PW admiten una combinación de I / O y placas lectoras para monitorear los puntos de entrada de alarma, los puntos de salida de relé y la interfaz con lectores de control de acceso. Al ofrecer un diseño modular, el sistema se puede adaptar para satisfacer una amplia gama de aplicaciones mientras se optimizan los costos y la instalación.

Características principales:

• Hasta 9 tarjetas modulares
• Fuente de alimentación, cable Daisy Chain y batería NO incluidos

Certificaciones:

• UL294/UL1076
• CUL Listed
• CE Certified
• UKCA
• RoHs

Características Destacadas:

Los controladores inteligentes brindan potencia y flexibilidad con un sistema operativo Linux integrado, un procesador mejorado y una mayor memoria, así como un chip criptográfico integrado que agrega una capa adicional de seguridad a los datos confidenciales.

Características

• Supresión de flujos de voltaje
• Incluye ajuste para el voltaje existente en el lugar de instalación (de 110 a 130 Vca)
• Salida de Voltaje a 12 Vcc
• Terminales para una conexión segura
• Para uso en interior
• Incluye Batería de 7 Ah
• Nota: El kit se surte con piezas independientes

Entrada

• Entrada 115VAC 60Hz con calificación @ 3.5A.
• Opciones de entrada de la fuente de alimentación:
• a) Una (1) entrada de alimentación común para ACM8 / ACM8CB y potencia de bloqueo (instalada de fábrica).
• b) Dos (2) entradas de alimentación aisladas: una (1) para alimentar el ACM8 / ACM8CB y una (1) para la alimentación de accesorios de la cerradura (se requiere una fuente de alimentación externa). (La corriente está determinada por la fuente de alimentación conectada, que no debe exceder un máximo de 10A en total).
• Ocho (8) entradas de activación del sistema de control de acceso.

Opciones de entrada

• a) Ocho (8) entradas normalmente abiertas (NO).
• b) Ocho (8) entradas de colector abiertas.
• c) Cualquier combinación de lo anterior.

Salida

• Salidas de 12 VDC o 24VDC.
• Corriente de suministro de 12VDC @ 4A o corriente de suministro de 24VDC a 3A.
• Clase 2 Potencias limitadas de potencia.
• Ocho (8) salidas controladas independientemente.

Opciones de salida

• a) Ocho (8) salidas de potencia a prueba de fallas y / o a prueba de fallas.
• b) Ocho (8) forman salidas de relé con clasificación 'C' 5A
• c) Cualquier combinación de lo anterior.
• Ocho (8) salidas de potencia auxiliar (sin interruptor)

Control de salidas

• Ocho (8) salidas controladas independientemente.
• Los fusibles tienen una calificación de @ 3.5A.
• Salidas filtradas y electrónicamente reguladas (fuente de alimentación incorporada).
• El fusible principal de la tarjeta ACM8 tiene una potencia de 10 A.

Supervisión

• Supervisión de fallas de CA (contactos de 'C'). El disparador de notificación se puede seleccionar durante 30 segundos (configurado de fábrica) o 6 horas.
• Supervisión de baja presencia de batería y batería (formulario de contacto 'C').

Características

• La desconexión de la alarma contra incendios (enclavamiento o no enclavamiento) se puede seleccionar individualmente para una o todas las ocho (8) salidas.
• Con capacidad de batería de respaldo.
• No se incluye batería.
• Baterías sugeridas: PL4.512 / PL712 / PL912.
• Opciones de entrada de desconexión de alarma de incendio:
• a) Entrada de contacto seco normalmente abierta (NO) o normalmente cerrada (NC).
• b) Entrada de inversión de polaridad del circuito de señalización FACP.
• El relé de salida de alarma indica que la entrada FACP está activada (la clase de contacto 'C' tiene un valor nominal de 1 A 28 V CC no evaluada por UL).
• Cortocircuito y protección de sobrecarga térmica.

Indicadores visuales

• Cortocircuito y protección de sobrecarga térmica.
• Los LED rojos indican que las salidas se disparan (los relés están energizados).
• El LED verde indica que se desencadena la desconexión FACP.
• Indicadores LED de entrada de CA y salida de CC.
• Batería de reserva
• Indicadores LED de entrada de CA y salida de CC.
• Cargador incorporado para baterías selladas de ácido de plomo o gel.
• Cambio automático a la batería en espera cuando falla la CA.
• Caída de voltaje cero cuando la unidad cambia a la batería de respaldo (condición de falla de CA).
• La batería falla y la supervisión de presencia de la batería (forma de contacto 'C').

Temperatura

• En funcionamiento: 0ºC a 49ºC (32ºF a 120ºF).
• Almacenamiento: - 20ºC a 70ºC (- 4ºF a 158ºF).
• Humedad relativa 85% +/- 5%.

BTU / Hr. (aprox.)

• 12VDC: 25 BTU / Hr.
• 24 V CC: 37 BTU / Hr.

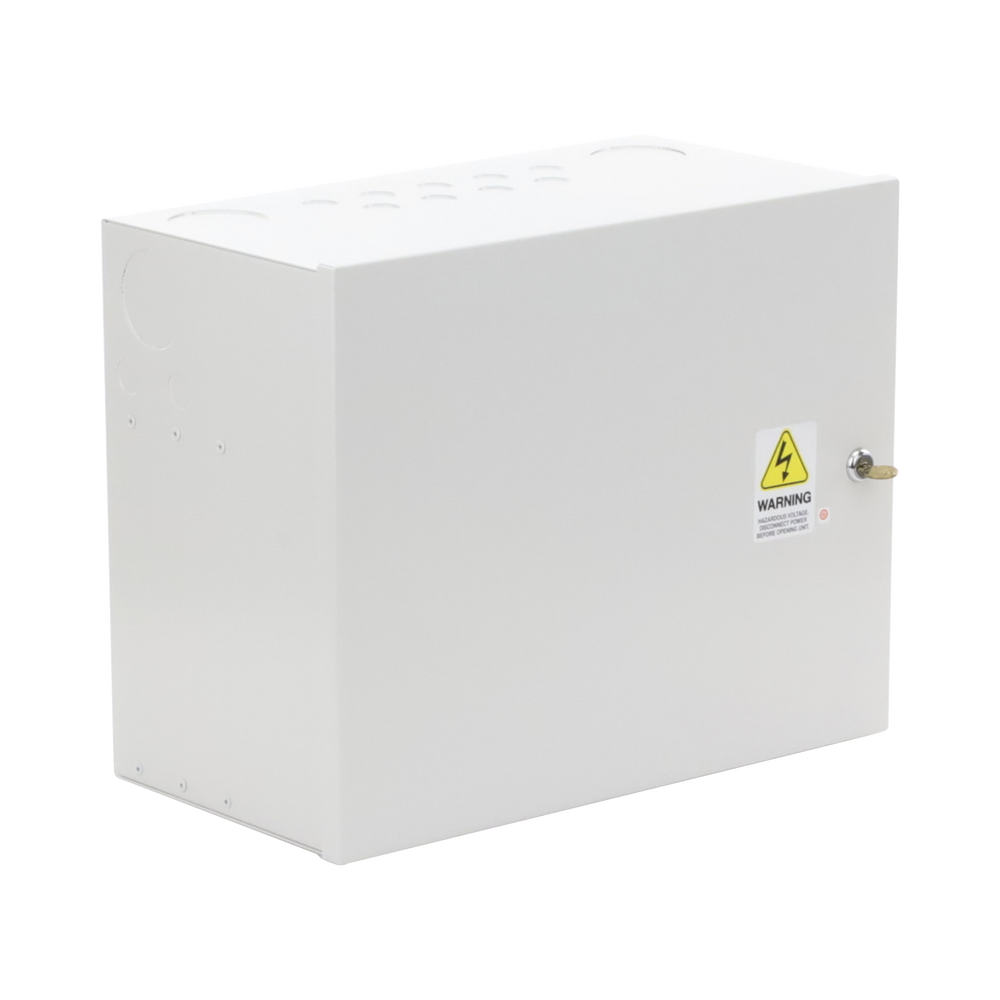

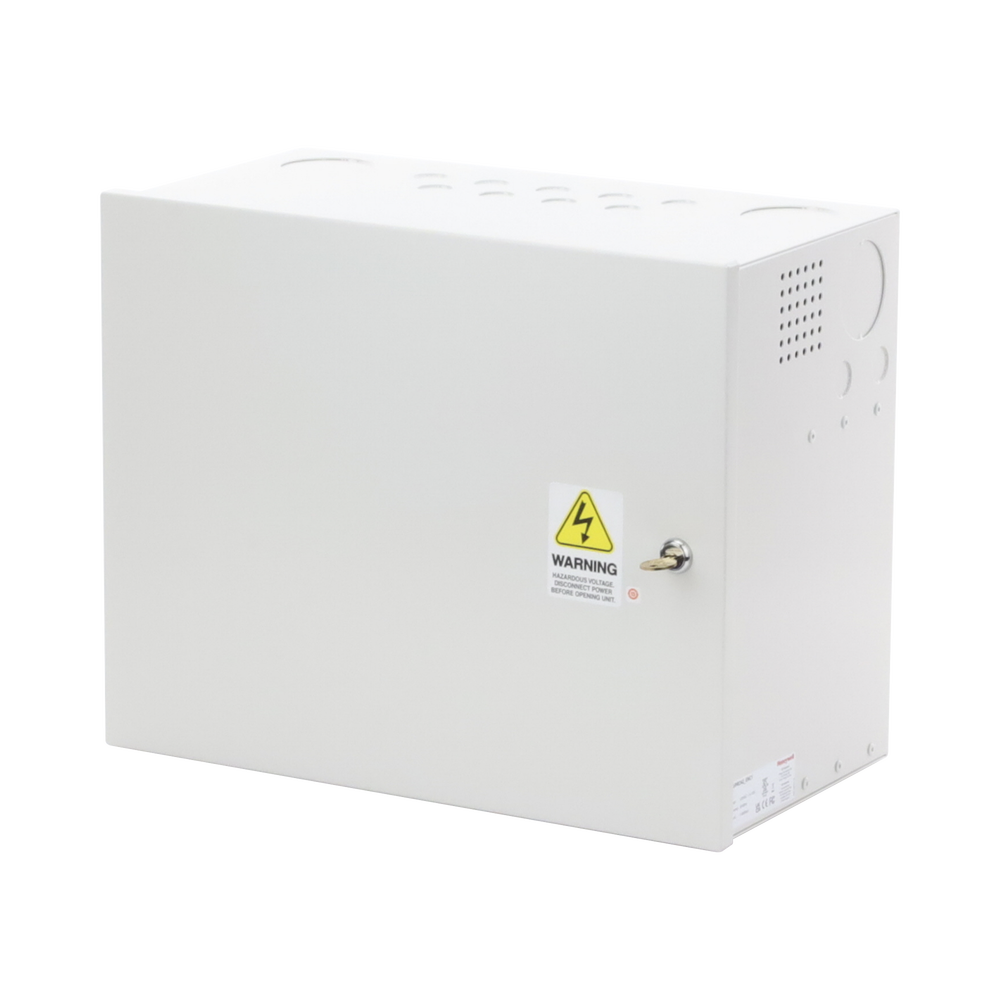

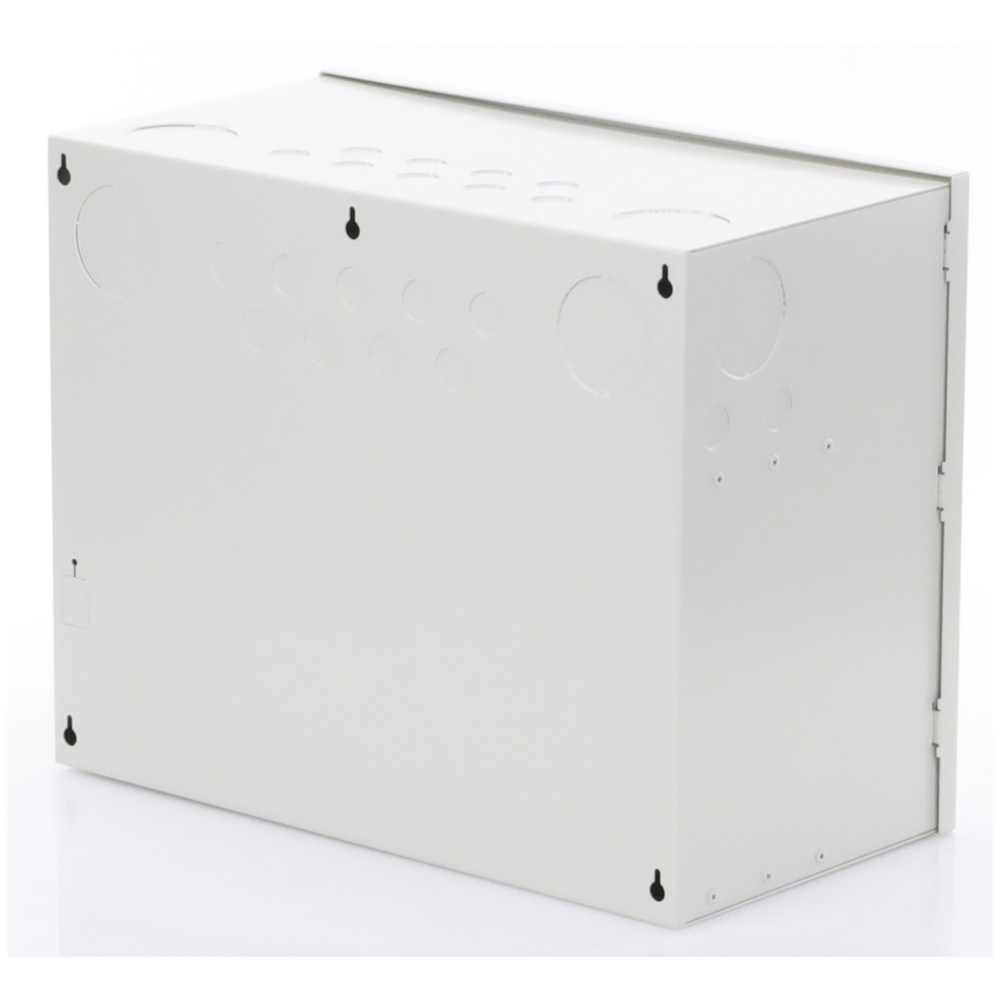

Gabinete

• Caja de montaje en pared para uso en interiores.
• Admite hasta dos (2) baterías de 12VDC / 12AH.
• Dimensiones 12.25 'W x 15.5' H x 4.5 'D (311 mm W x 394 mm H x 114 mm D).

Peso

• Peso del producto: 10.7 Lbs. (4.85 kg).
• Peso del envío: 12 Lbs. (5.44 kg).
