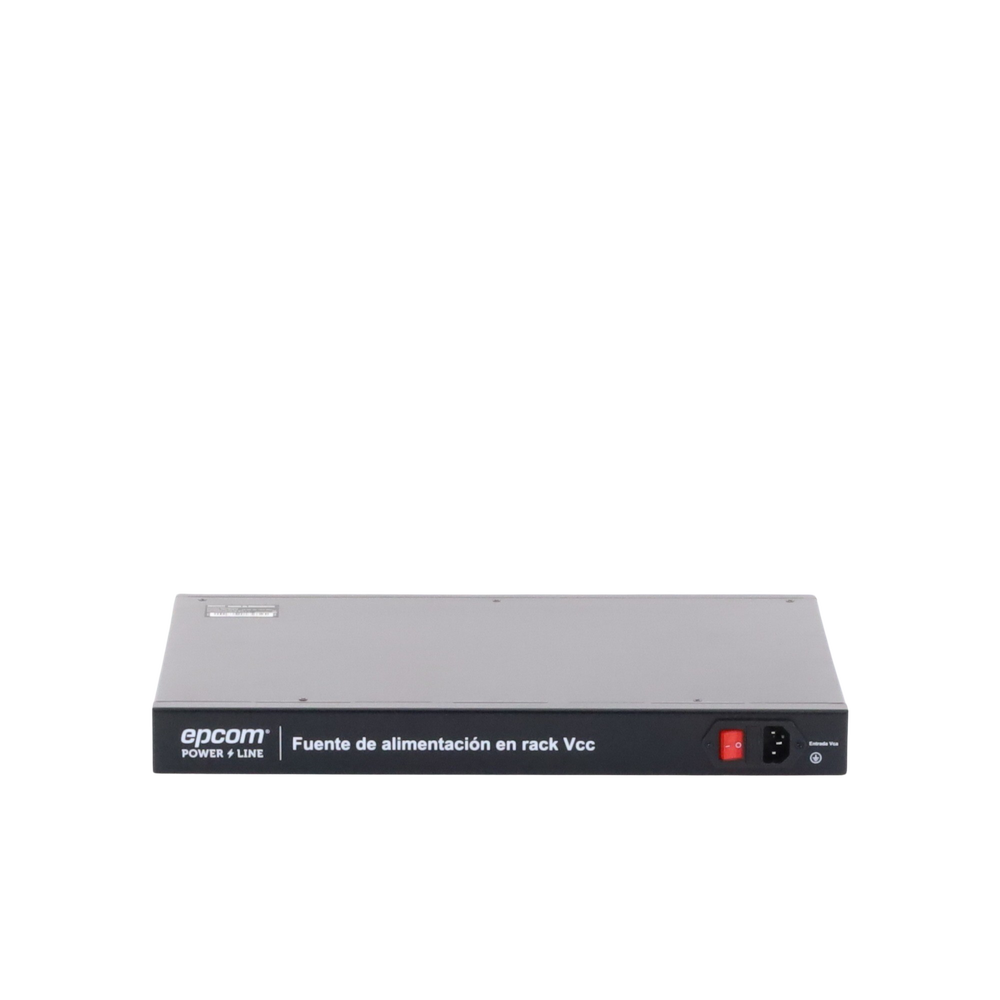

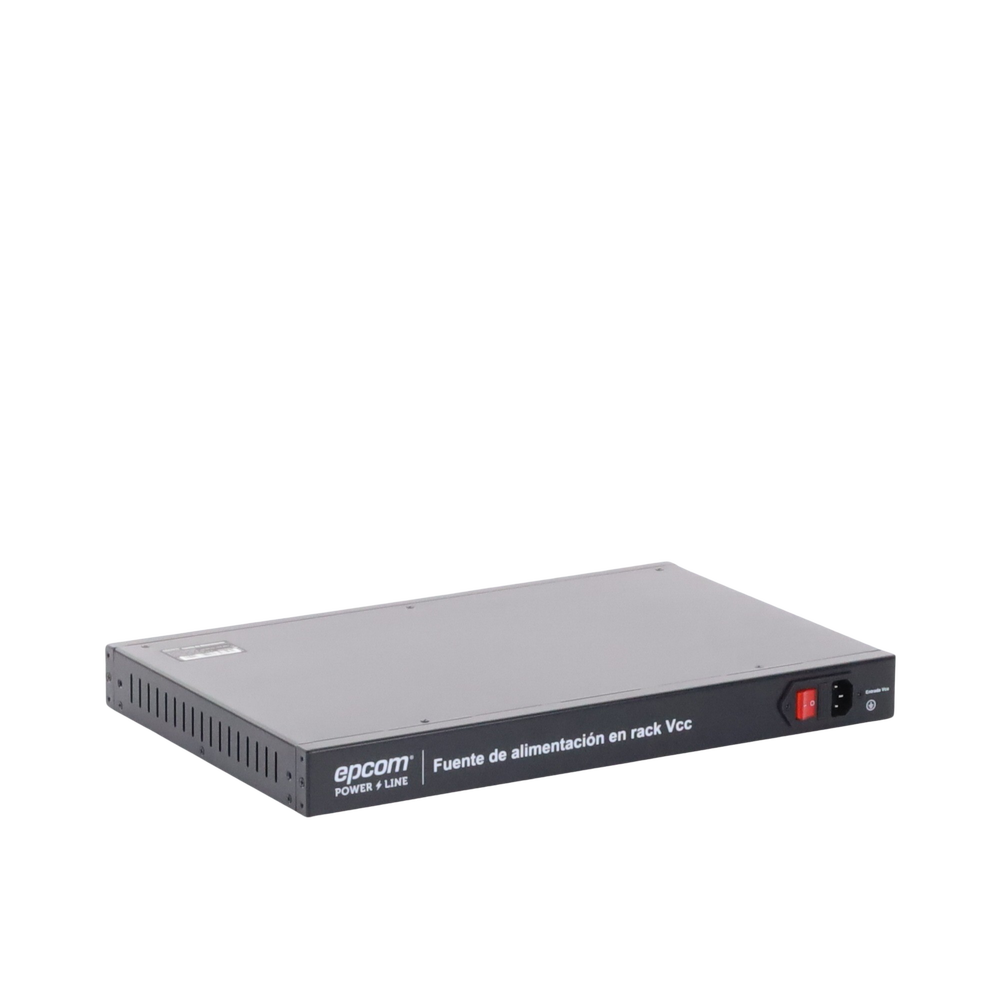

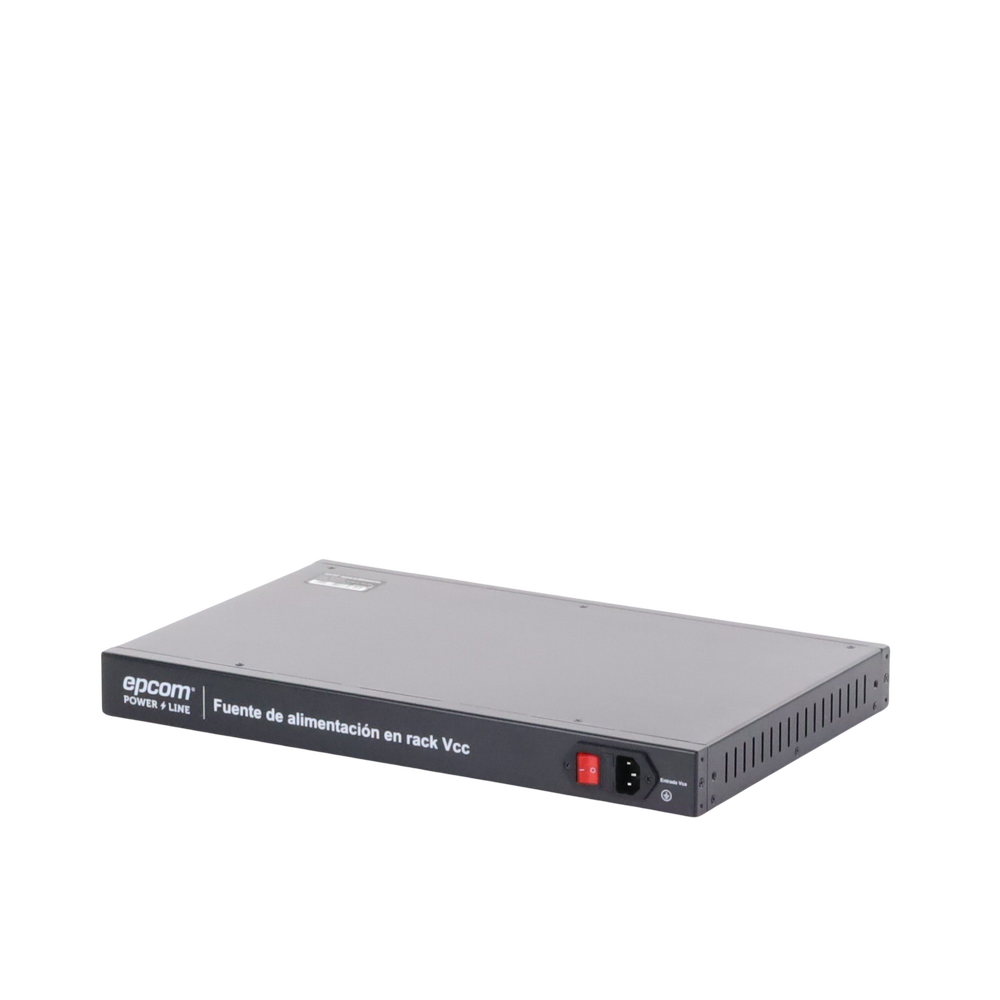

Descripción

• Fuente de alimentación de gestión centralizada de 16 puertos
• Potencia total interna de 600W

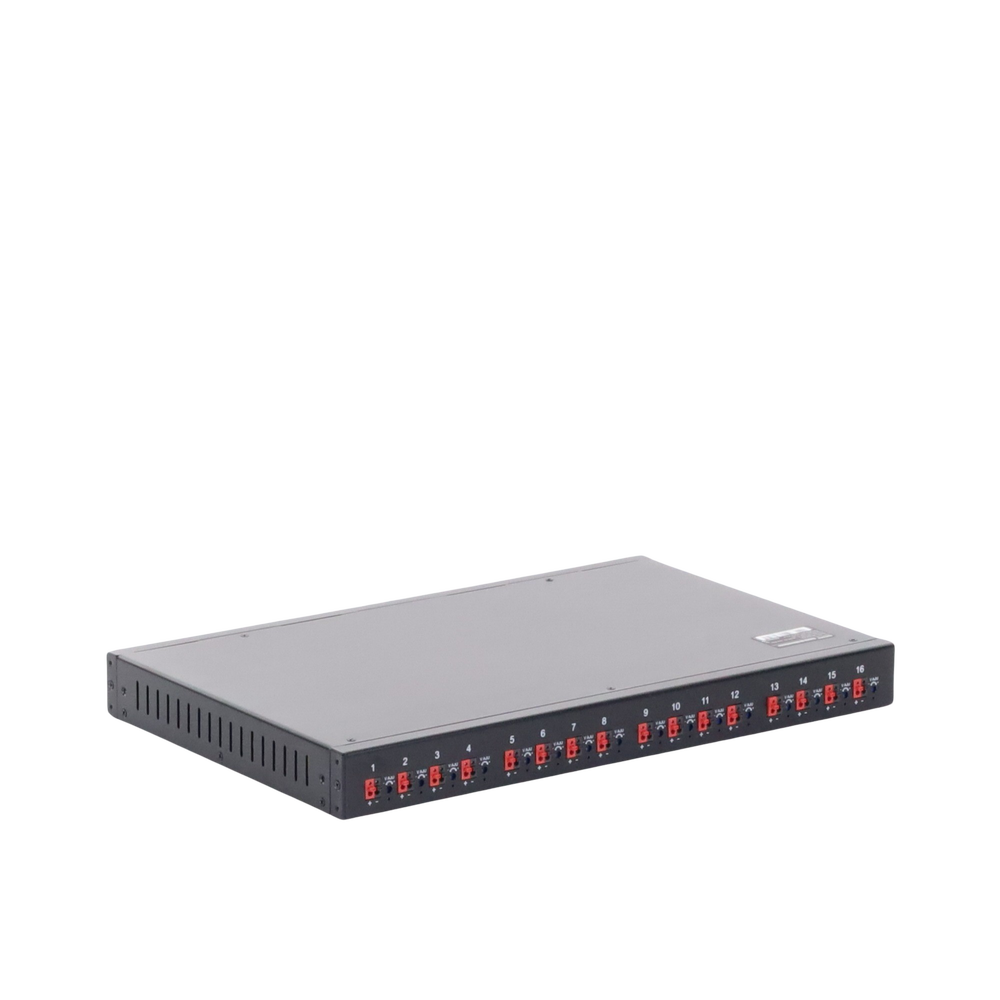

• 4 áreas con 4 salidas cada una, un total de 16 puertos cada uno con corriente máxima de salida de 3A
• Protección contradescargas
• Protección con sobre-alimentación
• Protección contra corto circuito
• Display indicador de salida de voltaje
• Voltaje de salida regulable

Características Físicas y Eléctricas

• Entrada de voltaje: 100-240VAC 50/60Hz
• Salida de voltaje: 12 VDC
• Corriente de entrada: 10 A máximo
• Salida de corriente por canal máxima: 2.5 A máximo
• Salida de corriente por canal administrado: 1.25 A
• Capacidad de corriente total: 20 A
• Puertos de Salidas: 16
• Medidas: L 484 mm * W 282 mm * H 44 mm

Uso en medio ambiente

• Temperatura de operación: -20~45°C
• Operación en humedad: 20~90%RH
• Temperatura en almacenamiento: -20~65°C
• Humedad en almacenamiento: 10~95%RH

- 1 Año de Garantía

Características Principales

• Alta protección con fusible de cristal confiable
• Compatible con fuente XP18DC30HD
• Fusible de tamaño estándar para fácil reemplazo
• Material de cristal para visualización inmediata
• Diseño compacto para integración eficiente

Especificaciones Técnicas

• Tipo: Fusible de cristal Quick-Blow
• Voltaje nominal: 250VAC
• Corriente nominal: F10AC
• Tamaño: 5x20mm
• Material: Vidrio con contactos de cobre niquelado

Características

• 1 entrada de Voltaje de entrada 110V - 240Vca
• Frecuencia de operacion 50-60 Hz
• 2 Salidas de voltaje : 12 Vcc
• Corriente de Salida: 2 A totales
• Fusible de protección
• 1 Año de garantia.

Especificaciones Físicas

• Entrada : Terminal de 2 pines
• Salidas : 2 salidas de 2 pines cada una
• Dimensiones (W x H x D) 77.3 x 51.9 x 30.5 mm
• Temperatura de operación: -20 °C ~ 45 °C
• Peso 220 g

Modelos relacionados

• PL-DC-1000
• PSD-1202-D
• P12-DC-3A

Características Técnicas

• Capacidad: 470μF
• Tensión: 200V
• Tolerancia: ±20%
• Corriente de rizado: 1.45Arms
• Vida útil: 1000 horas a 105°C
• Temperatura operación: -40°C a +105°C
• Material: Aluminio
• Diámetro: 25mm
• Altura: 31mm

Especificaciones Detalladas

• Factor de disipación: ≤15% a 20°C, 120Hz
• Corriente de fuga: ≤940μA
• ESR: ≤1.45Ω
• Estándar RoHS: Cumple con EU RoHS y REACH
• Impedancia a -25°C: 8 veces la de 20°C
• Resistencia a humedad: 45-85% HR a 25-35°C
• Presión atmosférica: 86kPa a 106kPa
• Factor de multiplicación de frecuencia: 0.8 a 50Hz, 1.0 a 120Hz

Construcción y Materiales

• Conductor: Aluminio + CP line
• Carcasa: Aluminio
• Material de aislamiento: PET
• Electrolito: Solución orgánica
• Fibra de papel: Fibra vegetal
• Material de sellado: Caucho IIR
• Foil positivo: Aluminio
• Foil negativo: Aluminio

Condiciones de Almacenamiento

• Temperatura: -40°C a +105°C
• Humedad: 45-85% HR
• Presión: 86-106kPa
• Almacenamiento sin voltaje: 1000 horas a 105°C

Dimensiones

• Diámetro: 25mm ±0.5mm
• Altura: 31mm ±1.5mm
• Distancia entre terminales: 10.0mm ±0.5mm
• Diámetro de terminales: 1.5mm ±0.05mm

Factor de Multiplicación

• 50Hz: 0.8
• 120Hz: 1.0
• 10kHz: 1.4
• 20-40°C: Factor 2.0
• 105°C: Factor 1.0

Materiales

• Conductor: Aluminio + CP line
• Carcasa: Aluminio
• Aislamiento: PET
• Electrolito: Solución orgánica
• Fibra: Fibra vegetal
• Sellado: Caucho IIR
• Foil positivo: Aluminio
• Foil negativo: Aluminio

Condiciones de Prueba

• Temperatura: 25±2°C
• Humedad: 60-70% HR
• Presión: 86-106kPa
• Tensión nominal: 200V
• Tiempo: 1 minuto
• Límite de corriente: I ≤ 0.01CV(μA)

Estándares de Calidad

• ROHS: Cumple con EU RoHS
• REACH: Cumple con REACH
• Normas: GB/T2828.1-2003
• Equipos de prueba: TH2817, TH2686

Características

• Voltaje de entrada: 100-240 Vca
• Salidas : 18 canales
• Voltaje de salida : 11-15 Vcc
• OVP ( Over Voltaje Protection ) : Protección contra Sobretensión
• OCP ( Over Current Protection ) : Protección contra Sobrecorriente
• OTP ( Over Temperature Protection ) : Protección contra Sobretemperatura
• SCP ( Short Circuit Protection ) : Protección contra Cortocircuito
• Corriente de salida por canal : 1.8 Vcc
• Frecuencia nominal : 50-60 Hz
• Potencia de salida : 350 W

Especificaciones Físicas

• Entrada : Cable de alimentación de Línea, Neutro y Tierra
• Salida : Terminales tipo tornillo
• Material del gabinete : Metal
• Color : Blanco
• Temperatura de operación : -20 °C a 70 °C
• Dimensiones ( L x W x H ): 282 x 206 x 40 mm.
