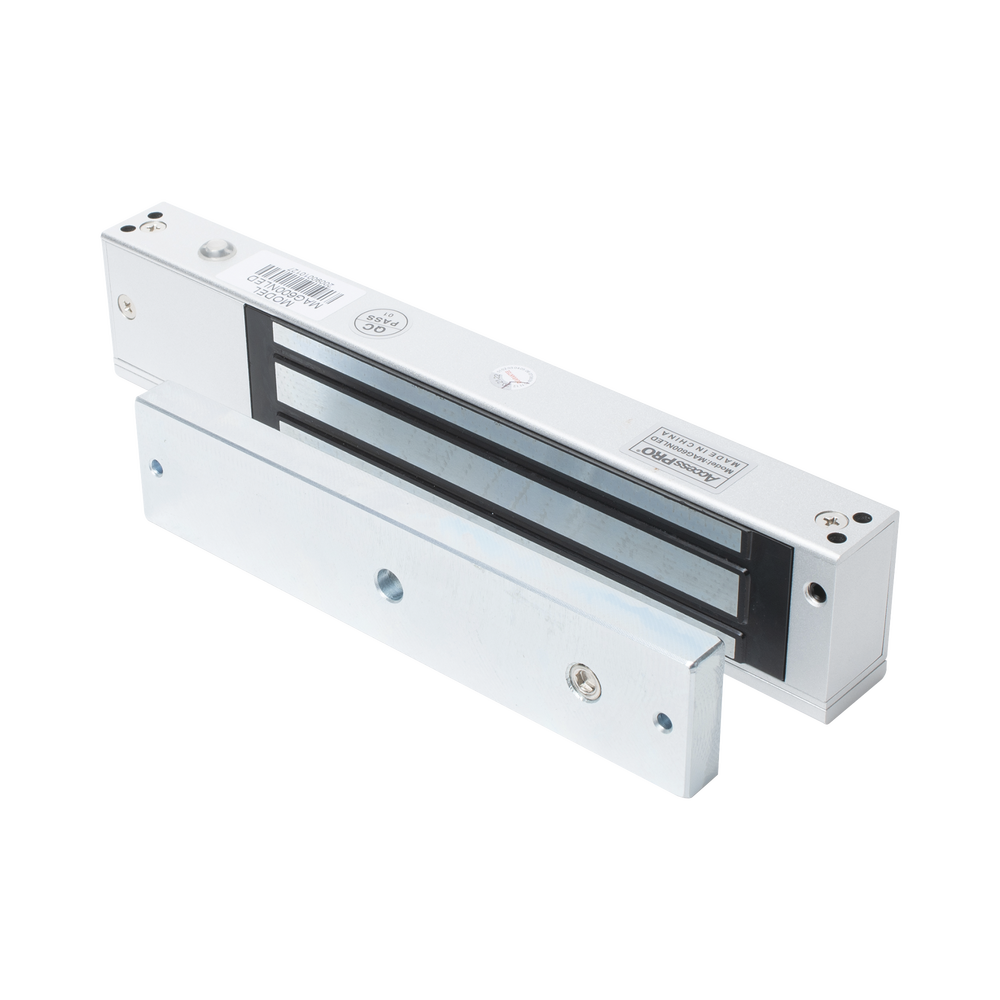

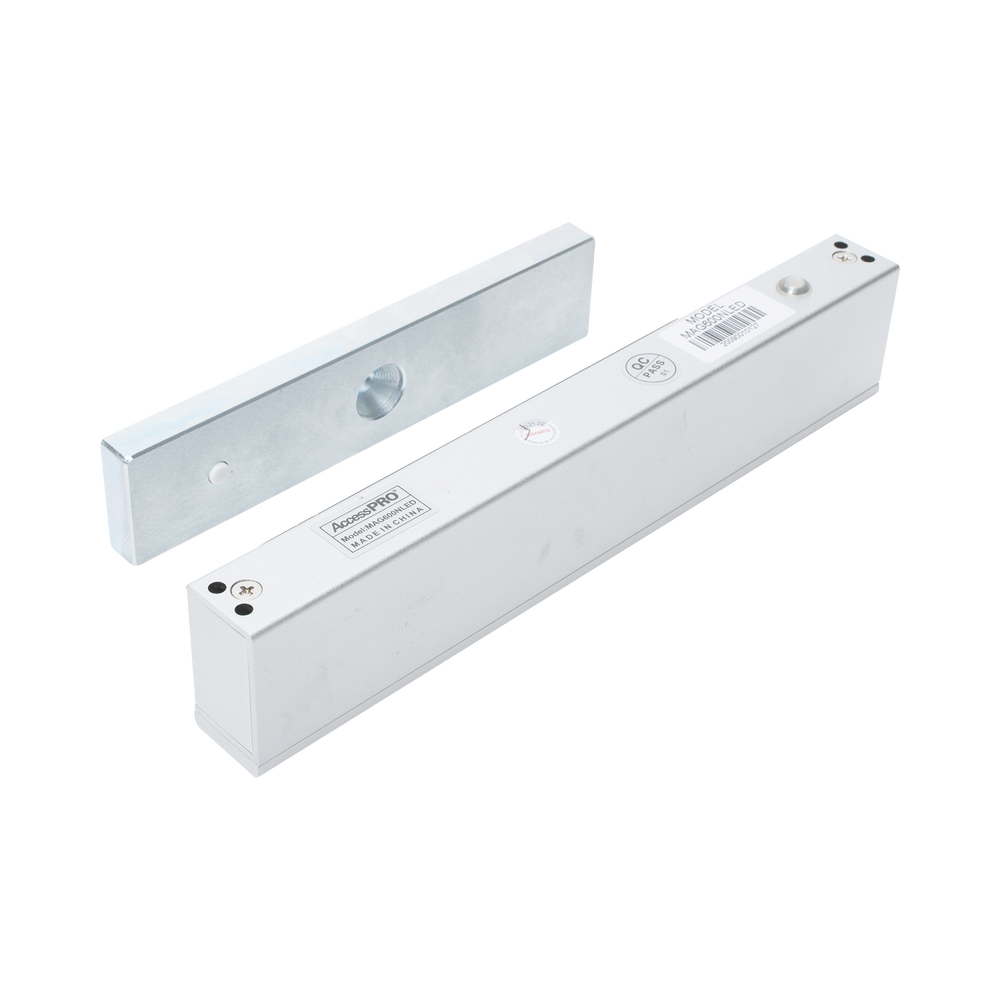

Características principales

• Fuerza de Sujeción: 280 kg (600 lbs)

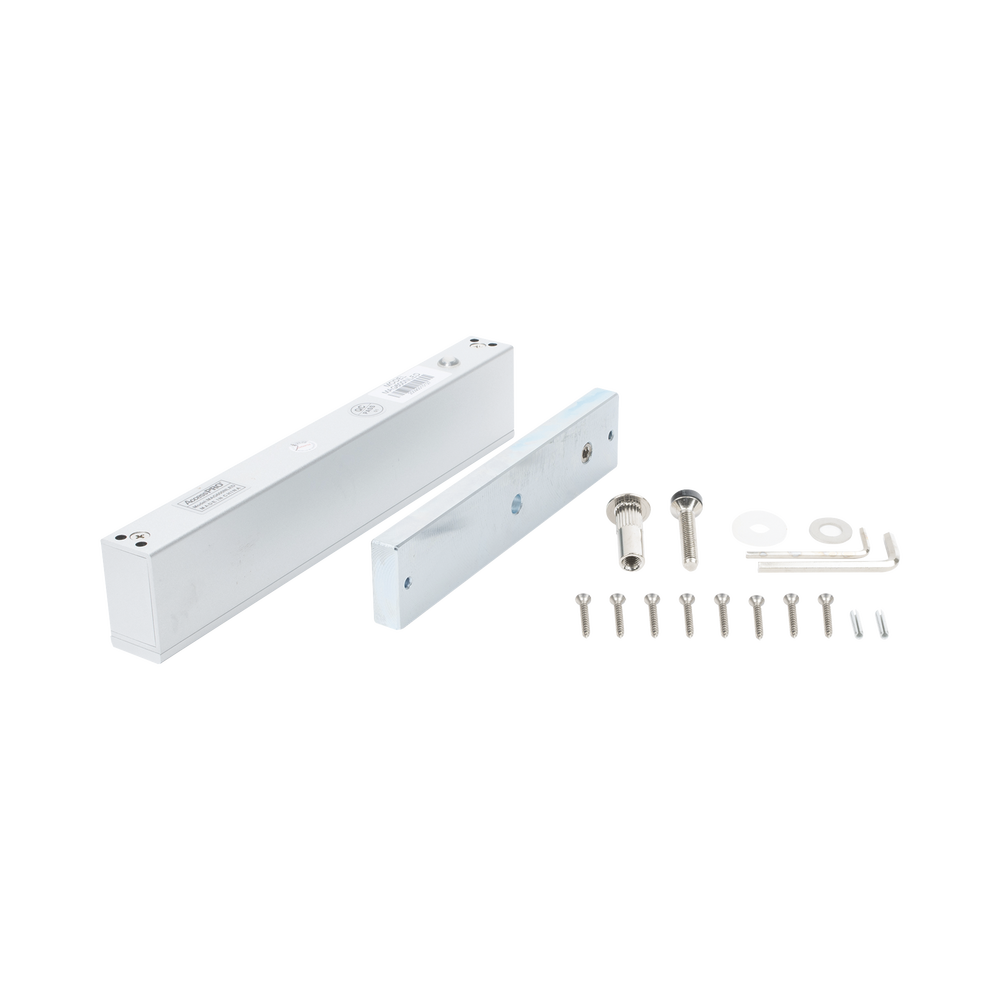

• Incluye: Magneto, placa y tornillería.
• Sensor de Puerta: NO/NC.

Características Físicas y Eléctricas

• Voltaje: 12/24 Vcc +10% (seleccionable por jumper).
• Acabado del Imán: Aluminio anodizado.
• Acabado de la Placa: Zinc.
• Dimensiones del Imán: 250 x 48.8 x 27.9 mm.
• Dimensiones de la Placa: 180 x 38.8 x 13.2 mm.
• Peso: 2.1 kg.

Características Destacadas

• LED indicador ultra-brillante
• Diseño libre de magnetismo residual
• Nueva versión
• Garantía de por vida

Montajes

El modelo MAG600NLED incluye el montaje en 'I'.

Los montajes compatibles son:

• BZL600N
• BU600LED
• BU600NDLED

Puede adquirir el kit MAG600NLEDK

Características Principales:

• Fuerza de retención de 1200 Lbs (545 kg)
• Sensor de estado de unión
• Sensor de posición de puerta
• Indicador LED
• Montaje en U E-941S1K2/UQ

Características Físicas y Eléctricas:

• Voltaje de operación: 12/24 VDC seleccionable
• Consumo de corriente: 12VDC: 500mA, 24VDC: 250mA
• Material de la carcasa: Aluminio anodizado

Características Destacadas:

• Protección contra sobretensiones MOV
• Sin magnetismo residual
• Dimensiones: Imán - 268mm x 42mm x 67mm, Armadura - 185mm x 16mm x 61 mm
• Temperatura de operación: 14°~131° F (-10°~55° C)
• Certificaciones: UL

Características Generales

• Tipo: Controlador de esclusas 2 puertas
• Modo Operación: Puertas normalmente bloqueadas
• Alimentación Tarjeta: +12VDC
• Alimentación Cerraduras: 12VAC
• Temporizadores: 2 selectores programables 0-30 seg
• Entradas: 2 sensores NC, 2 botones NA, 1 emergencia NA
• Salidas: 2 pulsos de 2 segundos para cerraduras
• Función Emergencia: Activación secuencial con pausa de 3 seg

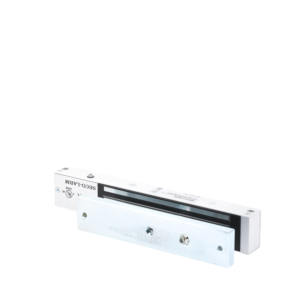

Características Principales

• Fuerza de retención de 600 lb (272 kg)
• Sensor de estado de unión
• Sensor de posición de puerta
• Indicador LED
• Montaje Z / L E-941S-600/ZQ
• Montaje en U E941S600UQ

Características Físicas y Eléctricas

• Voltaje de operación: 12/24 VDC seleccionable
• Consumo de corriente: 12VDC: 500mA, 24VDC: 270mA
• Material de la carcasa: Aluminio anodizado

Características Destacadas

• Protección contra sobretensiones MOV
• Sin magnetismo residual
• Dimensiones: Imán - 250 x 43 x 25 mm, Armadura - 185 x 38 x 12 mm
• Temperatura de operación: 32°~120°F (0°~49°C)
• Certificaciones: UL294, UL10C, UL10B, ULC-S104

Características Principales

• Controla 2 puertas con salidas de relevador
• Puertas normalmente desbloqueadas o bloqueadas según configuración
• 2 entradas para sensor de puerta (NC - Contacto seco)
• 2 entradas para interruptor tipo botón (NO - Contacto seco)
• 1 entrada para botón de emergencia (NO - Contacto seco)
• 3 salidas de relevador: 2 para control de puertas y 1 para salida de emergencia
• Temporizador de activación de espera de apertura: 0 a 30 segundos
• Temporizador de tiempo de apertura de puerta: 0 a 30 segundos
• Alimentación: 12 VCC
• Dimensiones: 10.95 x 7.2 x 2.5 cm
• NOTA: no uso con Cerraduras eléctricas.

Modos de Operación

• Puertas normalmente desbloqueadas: Al abrir una puerta, la segunda se bloquea automáticamente. Para desbloquear nuevamente se requiere cerrar la puerta abierta. Se establece un tiempo entre cierre de la primera puerta y desbloqueo de la segunda (0-30 segundos). Configuración: Puente en B1 y B2.
• Puertas normalmente bloqueadas: Requiere botón para desbloquear la puerta deseada (B1/B2). Se establece tiempo entre pulsación del botón y desbloqueo (0-30 segundos) y tiempo antes de bloquear nuevamente (0-30 segundos). Selector superior para tiempo de desbloqueo, selector inferior para tiempo de bloqueo.

Configuración de Temporización

Los temporizadores se configuran mediante los selectores SW1 a SW4, con una tabla de configuración predefinida:

Funcionamiento de Emergencia

La tarjeta incluye una entrada de emergencia que, al activarse, acciona ambos relevadores para liberar las puertas. Esta entrada requiere un botón de emergencia tipo enclavado para su activación.

Configuración y Ajustes

• Selector superior: Configura el tiempo entre la pulsación del botón y el desbloqueo de la puerta (0-30 segundos)
• Selector inferior: Configura el tiempo antes de bloquear nuevamente la puerta (0-30 segundos)
• Puente B1 y B2: Habilita el modo de puertas normalmente desbloqueadas

Información Adicional

• Garantía: 1 año
• Disponibilidad: Disponible desde Enero 2017
