Características principales

• Para carriles de hasta 4 metros
• Frecuencia de operación 5400 ciclos diarios
• Compatible con iluminación en brazo y gabinete (No incluida)

Características Físicas

• Voltaje de alimentación 120VCA
• Voltaje de operación del motor 24VCC
• Consumo de corriente 2.2 Amp

Características Físicas

• Grado de protección IP54
• Peso de la barrera 56Kg
• Tiempo de apertura 2 a 6 segundos

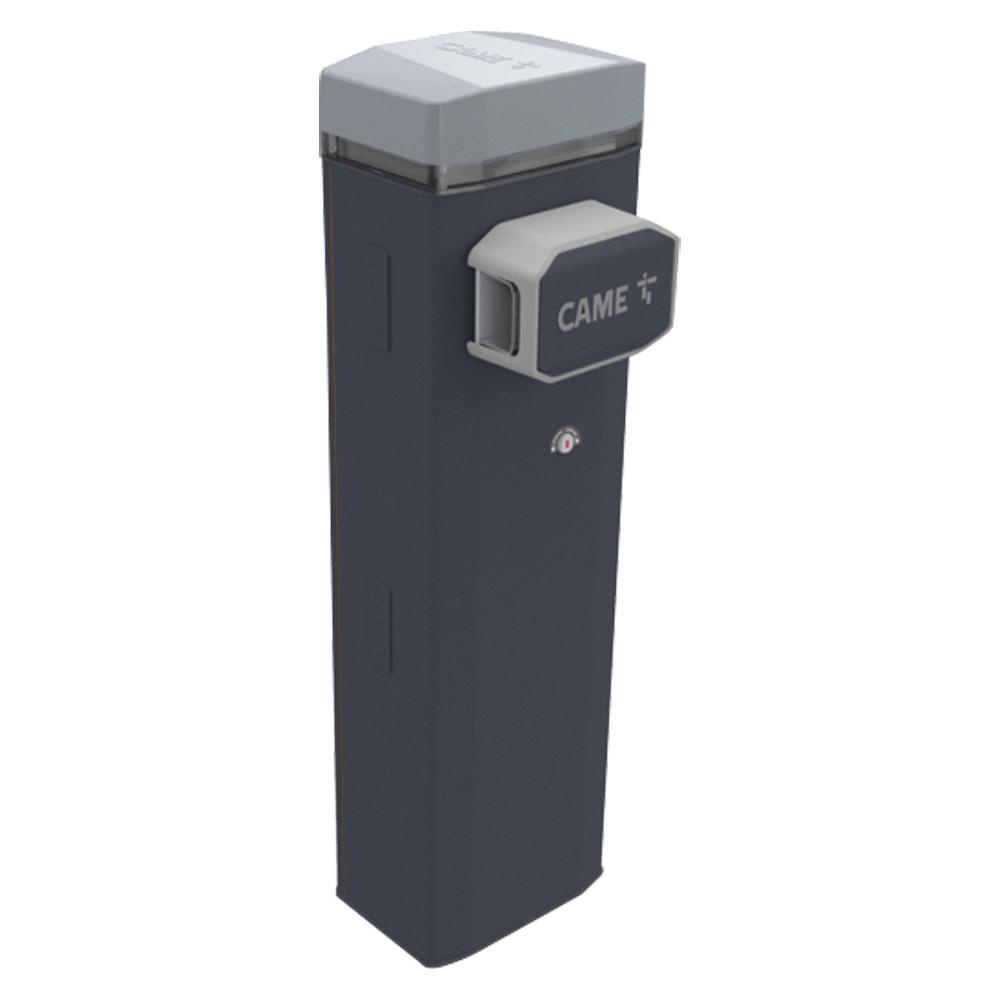

¿Que contiene el modelo 803BB-0200?

• 1 x Barrera vehicular CAME GT4 GGT40RGS

Notas adicionales:

• Equipo con un año de garantia contra defectos de fabricación
• No incluye accesorios

¿Que accesorios necesito agregar para una instalación?

• 1 x 803XA-0270 Mastil de aluminio de 4 metros para barrera CAME GT4
• 1 x 001G-02809 Paquete de bandas rojas reflectantes para brazo CAME
• 1 x 009RGBIP65 Tira led ROJO / VERDE para barreras CAME
• 1 x 009RGBFC Fuente de poder con conector para tira 009RGBIP65
• 1 x 803XA-0280 Kit de corona led para iluminación de barrera GT4

¿Que accesorios puedo agregar a una instalación?

• 001-DIR-10 Fotoceldas de seguridad con alcance de hasta 10 metros
• 10MATRIXD1224 Sensor de masa de doble canal
• SYSLM6 o SYSLM4 Lazo magnético para detección de vehiculos
• XBSSW01 Botonera triple de uso rudo para aplicaciones de acceso vehicular
• 8K06SA-001 Kit de CAME Connect para apertura remota
• 10LZR-H100KIT-119327 Sensor laser para proteccion de accesos vehiculares

NOTA:

Considerar descansabrazos XB-POST en brazos de 4 m o más para evitar daño prematuro del mecanismo

Características principales

• Barrera de uso continuo con motor de 1/2 Hp
• Soporta brazo de hasta 4 metros
• Clase de operacion II, III y IV (Segun UL 325)

Características Físicas y Eléctricas

• Alimentacion 115 Vac
• Dimensiones: 387.35 x 1105 x 394 mm
• Consumo de corriente de 5.4 Amp.

Características Destacadas

• 5 años de garantia contra defectos de fabricación.
• Interruptor de encendido / apagado integrado.
• Barrera Izquierda o derecha configurable en campo.

Barrera Vehicular de uso continuo compatible con brazo de hasta 4 metros.

El modelo 1601-380 contiene:

• Barrera de uso continuo con motor de 1/2 Hp .
• Tapa para mastil de plastico en color blanco.

Caracteristicas adicionales:

• Programacion de limites magtenicos
• Dos puertos para sensores de masa interconstruidos
• Cierre automatico programable
• Dos salidas de voltaje interconstruidas para la conexion de accesorios.
• Motor de 1/2 Hp para uso continuo.
• Opcion para brazo abatible (Se adquiere por separado)
• Opciones de brazo con ilimunacion blanca o Rojo/Verde (Se adquiere por separado)

Notas adicionales:

• El brazo y kit de instalación se adquieren por separado
• 5 años de garantia contra defectos de fabricación.

Brazo octagonal de aluminio sin accesorios 1601-555, requiere un kit de instalación 1601-242.

Brazo octagonal con borde de reversa sin iluminación 1601-555, requiere un kit de instalación 8080-235 y un borde de reversa sin luz 8080-612.

Brazo octagonal con borde de reversa con iluminación ROJO / VERDE 1601-555, requeire un kit de instalación 8080-235 y un borde de reversa con luz 8080-912

Brazo octagonal con borde reversa sin iluminación y sistema de abatimiento por impacto 1601-555, requiere un kit de instalación con sistema de abatimiento 8080-295 y un borde de reversa sin luz 8080-612

Brazo octagonal con borde reversa con iluminación ROJO / VERDE y sistema de abatimiento por impacto 1601-555, requiere un kit de instalación con sistema de abatimiento 8080-295 y un borde de reversa con luz 8080-912

Sensor de masa original DKS 9410-010, requiere un lazo magnetico SYSLM6

Botonera triple de uso rudo para aplicaciones de acceso vehicular XBSSW01

Fotocelda de seguridad con alcance de 7 metros XBSRR7

Laser de seguridad para aplicaciones de acceso vehicular 10LZR-H100-KIT19327

Semaforo para barreras Doorking 1603-222

Todos los componentes y accesorios se venden por separado.

Los dispositivos de acceso vehicular requieren ser instalados por personal certificado.

Los aplican para el modelo 1601-380.

La garantía cubre específicamente daños y/o mal funcionamiento derivados de un defecto de fabricación en el producto.

Cualquier daño causado por una operación o instalación incorrecta, invalida la póliza de garantía del producto.

El cumplimiento de la norma UL325 exige el uso de dispositivos de seguridad adicionales. Para mayor información puede consultar el siguiente enlace UL 325 Safety Standard

Con el fin de asegurar una mejor protección contra descargas eléctricas, es necesario conectar una linea de Tierra Fisica en las terminales designadas en la barrera vehicular, así como también debe agregar un dispositivo protector de linea contra descargas eléctricas.

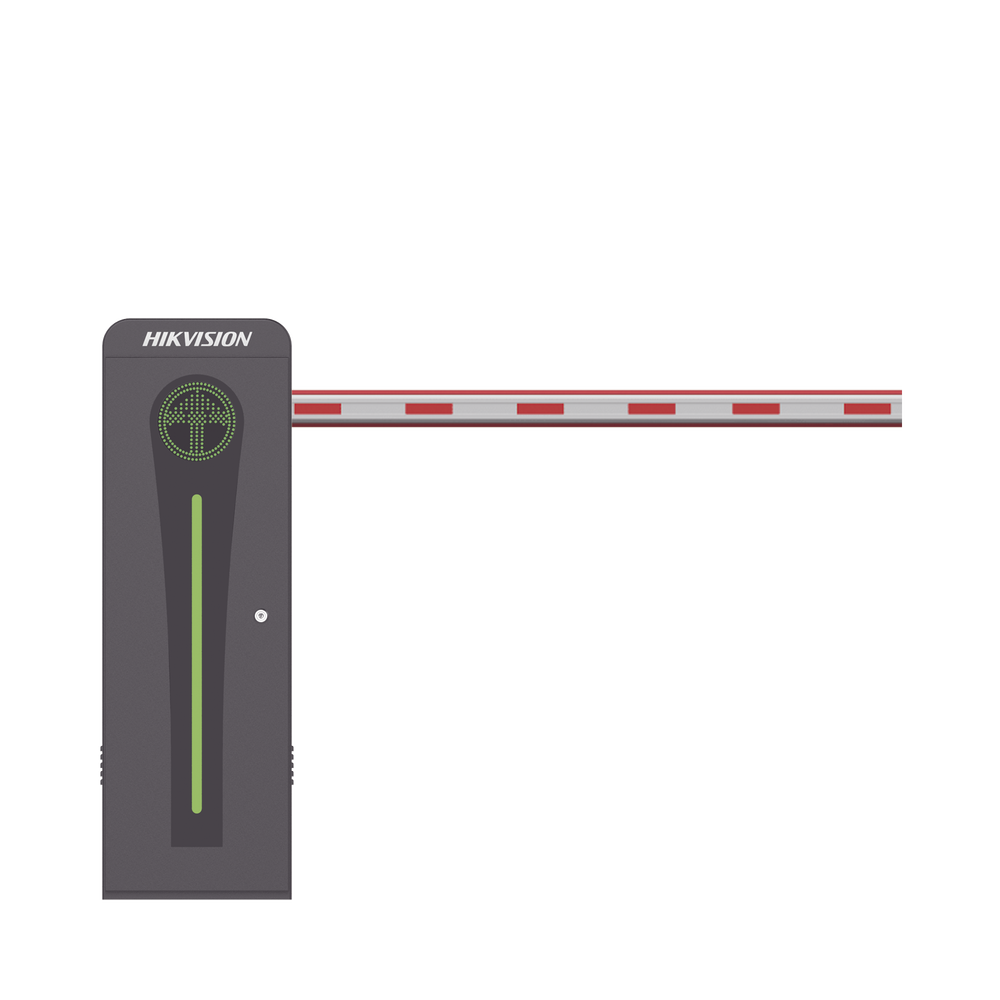

Características principales

• Longitud máxima del brazo 4 metros
• Color del gabinete: Gris
• Velocidad de apertura 3 segundos
• Con encoder para la programación de límites

Características Físicas y Eléctricas

• Consumo de 250W
• Consumo en reposo 2W
• Uso Semi-Intensivo
• Voltaje de operación 110V

Características adicionales

• Temperatura de operación -20 a 50°C
• Humedad relativa de <90%
• Incluye 2 controles XBT23 (Soporta máximo 5 controles agregando un solo botón)

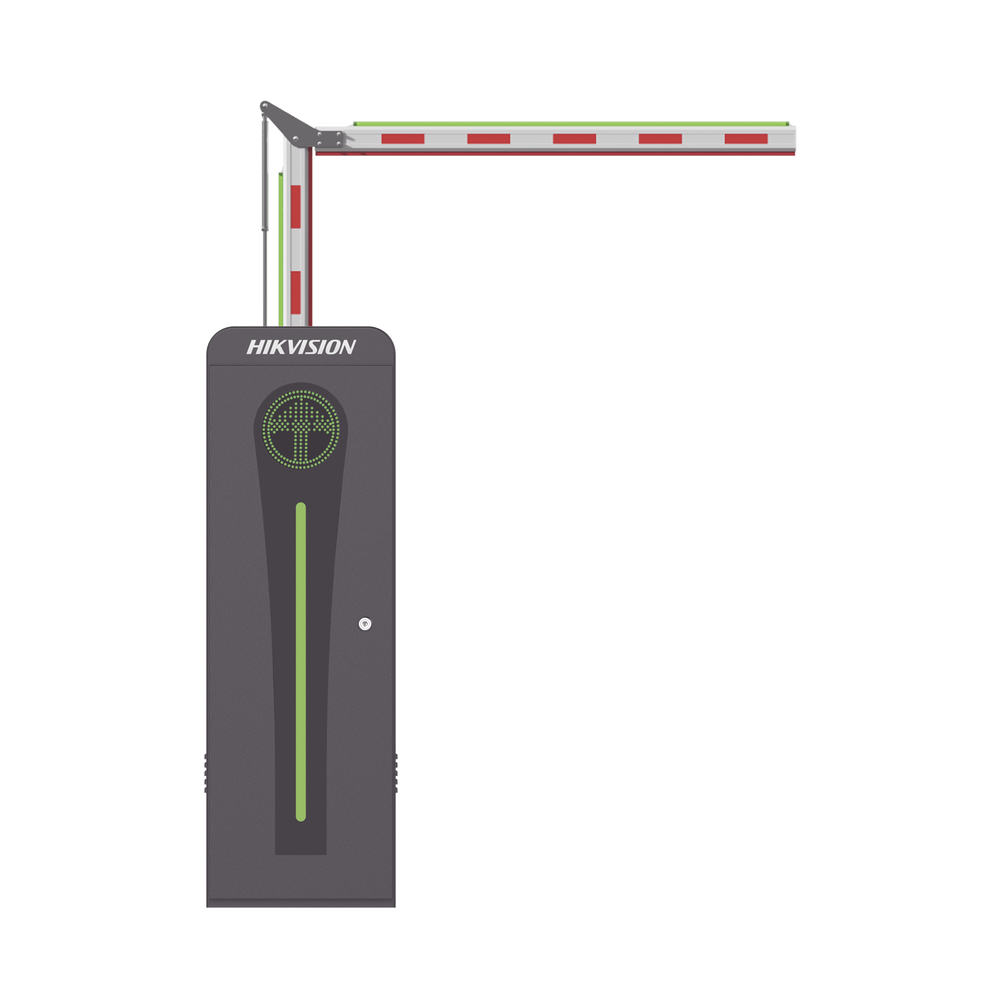

Características Principales

• Mecanismo para uso semi intensivo
• Motor Brushless 24 Vdc
• Indicador rojo / verde en el gabinete
• Incluye 2 resortes blancos (190616532)
• Incluye enganche (190420874)
• Incluye Brazo Articulado 3 mts (307500825)
• Barrera Derecha.

Especificaciones Técnicas

• Alimentación: 110 / 220 VCA
• Consumo: 152 W
• Temperatura: -30°C a 70°C
• Dimensiones: 1040 × 340 × 298 mm
• Peso: 37.7 kg

Semáforo Rojo / Verde en Gabinete

Sistema visual rojo / verde que guía al conductor en tiempo real, mejorando la seguridad y flujo vehicular.

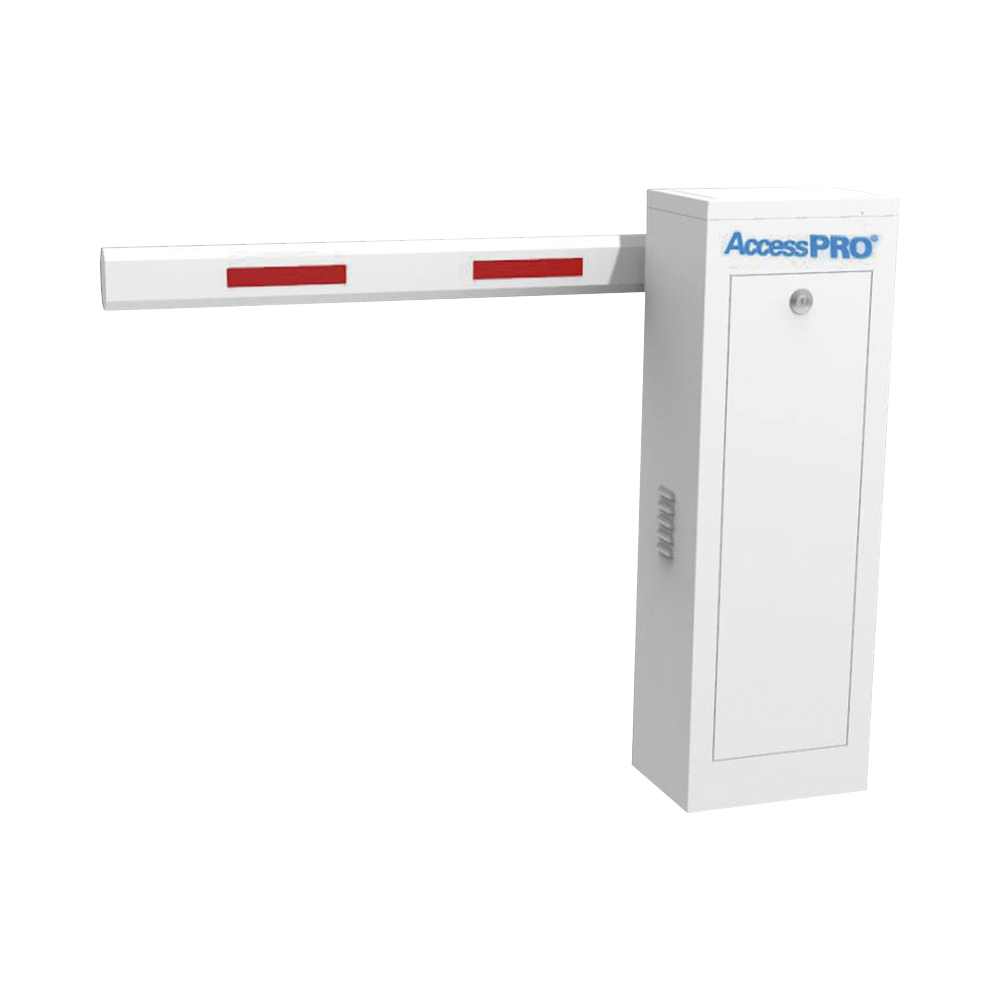

Características principales

• Soporta brazo de hasta 4 metros
• Barrera izquierda
• Tiempo de apertura 3 segundos

Características Físicas y Eléctricas

• Voltaje de operación 127 Vac
• Consumo 120 W
• Hasta 2400 ciclos diarios

Características adicionales

• Temperatura de operación -20 a 50°C
• Torque del mecanismo 150 Nm
• Rotación del motor 1500 r

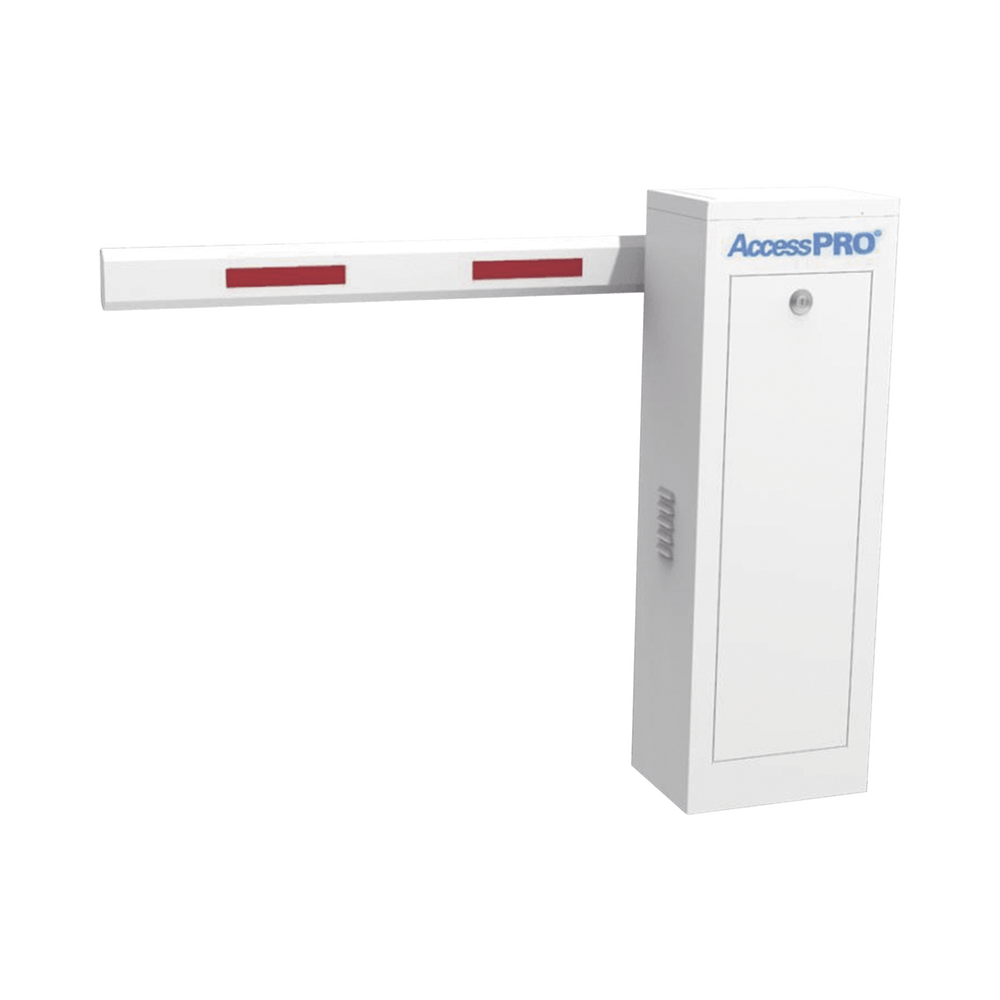

Kit de barrera vehicular izquierda y brazo de 4 metros

El kit incluye:

• XBF-4ML Barrera vehicular izquierda
• XB-ARM-4M Brazo recto de 4 metros

Accesorios opcionales no incluidos

• XBS-SW-01 Botonera triple de uso rudo
• XB-T23 Control inalámbrico de llavero
• XB-T18-BC Control inalámbrico para visera
• XB-REC2 Receptor inalámbrico externo
• XB-DLP-1101 Sensor de masa de un canal
• SYS-LM8 Lazo magnético de 8 metros
• XBS-IR-33 Fotocelda de seguridad
• XB-ANCLA Ancla para barreras AccessPRO
• XB-ARM-4M Brazo recto de 4 metros compatible con barreras XBF4M

• Soporta brazo de hasta 4 metros
• Barrera derecha
• Tiempo de apertura 3 segundos

• Voltaje de operación 127 Vac
• Consumo 120 W
• Hasta 2400 ciclos diarios

• Temperatura de operación -20 a 50°C
• Torque del mecanismo 150 Nm
• Rotación del motor 1500 r

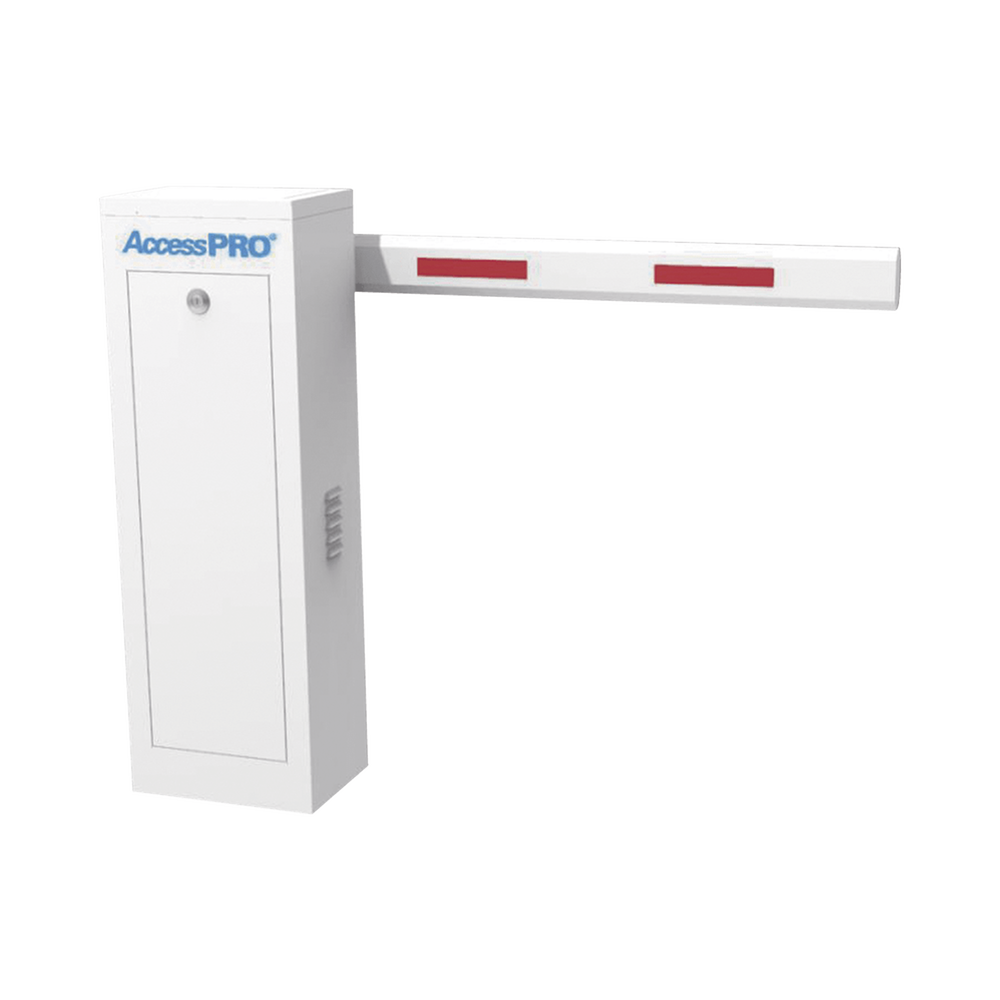

Kit de barrera vehicular derecha y brazo de hasta 4 metros.

El kit incluye:

• 1 x XBF-4MR Barrera vehicular derecha con apertura de 3 segundos
• 1 x XB-ARM-4M Brazo recto de 4 metros

Accesorios opcionales no incluidos

• XBS-SW-01 Botonera triple de uso rudo
• XB-T23 Control inalámbrico de llavero
• XB-T18-BC Control inalámbrico para visera
• XB-REC2 Receptor inalámbrico externo
• XB-DLP-1101 Sensor de masa de un canal
• SYS-LM8 Lazo magnético de 8 metros
• XBS-IR-33 Fotocelda de seguridad
• XB-ANCLA Ancla para barreras AccessPRO

NOTAS ADICIONALES

La barrera viene preparada para trabajar con un brazo de una distancia de 3 a 4 metros, tener un brazo con una distancia distinta requiere cambio de resortes.

Para saber qué tipo de resorte debe de utilizar podemos tomar la siguiente TABLA

Barrera solo compatible con brazo XB-ARM-4M

En un ajuste correcto de los límites de apertura y cierre nuestro mecanismo no debe de llegar hasta los topes físicos.

Si su mecanismo está llegando hasta los topes físicos favor de revisar el siguiente VIDEO .

Barrera no compatible con brazos iluminados.
