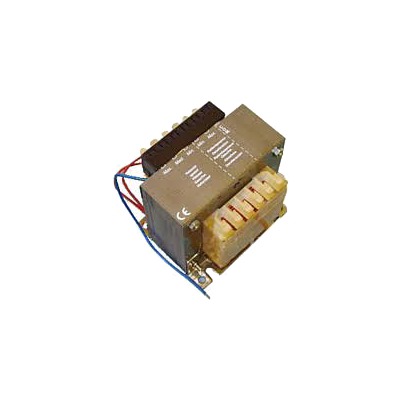

Características técnicas

• Tipo: Transformador
• Voltaje de entrada: 230 VCA
• Voltaje de salida: 24 VCC
• Aplicación: Automatización de puertas y portones
• Modelo: ZL37F

Conexiones eléctricas

• L1-L2: Alimentación a 230V a.c.
• M-N: Motor 24V d.c.
• 10-E: Salida 24V
• F-FA: Microinterrutor de ralentización en apertura
• F-FC: Microinterrutor de ralentización en cierre
• 1-2: Pulsador de paro (N.C.)
• 2-3: Pulsador de apertura (N.O.)

Normas de conformidad

• Diretiva Baja Tensión: 2006/95/CE
• Diretiva Compatibilidad Electromagnética: 2004/108/CE
• Normas aplicables: EN 60335-1, EN 13241-1
• Normas EMC: EN 61000-6-2, EN 61000-6-3

Información de seguridad

• La tarjeta AF debe insertarse sin tensión
• La memorización del código se completa cuando el LED se mantiene encendido
• No usar el equipo antes de completar la instalación

Características Principales

• Sistema compatible con serie de barreras 615
• Diseño robusto para alto rendimiento industrial
• Fácil instalación y mantenimiento optimizado
• Alta precisión en alineación del eje
• Materiales resistentes a la corrosión

Advertencias para el Instalador

• Lea detenidamente las instrucciones antes de empezar la instalación del producto
• Los materiales del embalaje deben mantenerse fuera del alcance de los niños
• El producto está diseñado exclusivamente para el uso indicado en el manual
• No instale el aparato en ambientes explosivos
• Desconecte la alimentación eléctrica antes de cualquier intervención
• Mantenga fuera del alcance de los niños los telemandos o emisores de impulso
• El usuario no debe intentar reparar o modificar el producto
• Realice mantenimiento periódico (mínimo semestral) del equipo

Aplicaciones

El conjunto de eje de salida para barreras de la serie 615 está diseñado para controlar el acceso de vehículos. Evítese cualquier utilización diferente a la indicada en el manual técnico.

Características principales

• Material resistente al desgaste para larga durabilidad
• Compatibilidad específica con barrera Faac 620
• Sistema de sellado eficiente contra filtraciones de aceite
• Fácil instalación sin necesidad de herramientas especiales
• Desempeño óptimo en condiciones adversas

Características principales

• Compatible con barreras series 615, 620 y 640
• Diseño robusto para uso industrial intensivo
• Instalación rápida y sencilla sin herramientas
• Material resistente a la corrosión y al clima
• Sujeción segura para cables de 10 mm

Advertencias importantes

• Lea detenidamente las instrucciones antes de la instalación
• No instale en atmósferas explosivas o con gases inflamables
• Verifique que la instalación disponga de interruptor diferencial de 0,03 A
• Desconecte la alimentación antes de realizar cualquier mantenimiento
• Use exclusivamente repuestos originales FAAC

Curva de máxima utilización

La curva permite determinar el tiempo máximo de trabajo en función de la frecuencia de utilización. Los modelos con ventilador (620 rápida, 640, 642) pueden funcionar al 100% de frecuencia, mientras que los modelos estándar (620 y 642 std/40) pueden funcionar al 70%.

La exposición directa al sol puede reducir la frecuencia de utilización en un 20%.

Características Principales

• Diseño adaptable para diferentes tamaños de cable
• Resistencia superior con materiales de alta calidad
• Fácil instalación sin herramientas adicionales
• Compatibilidad con abrazaderas FAAC estándar
• Óptima protección contra desgaste y deterioro

Especificaciones Técnicas

• Tensión de alimentación: 230 Vac
• Corriente absorbida: 1A
• Protección térmica: 120°C
• Grado de protección: IP44
• Peso: 73 Kg

Características principales

• Compatible con serie 615, 620, 640, B680
• Material de alta resistencia y durabilidad
• Instalación rápida y sencilla
• Diseñado para mayor estabilidad de manguera
• Acabado resistente a la corrosión
