| Description | CABLE DE MOTOR DE 1.2 M PARA BARRERA SERIE 615 | Reten Para Piston de FAAC 620 y FAAC 400 | KIT ENCODER PARA BARRERA FAAC B680H | ABRAZADERA DE CABLE PARA BARRERAS DE LAS SERIES 615, 620 Y 640 | CONJUNTO DE EJE DE SALIDA PARA BARRERAS DE LA SERIE 615 | JUNTA TÓRICA PARA BARRERAS 620/640 |

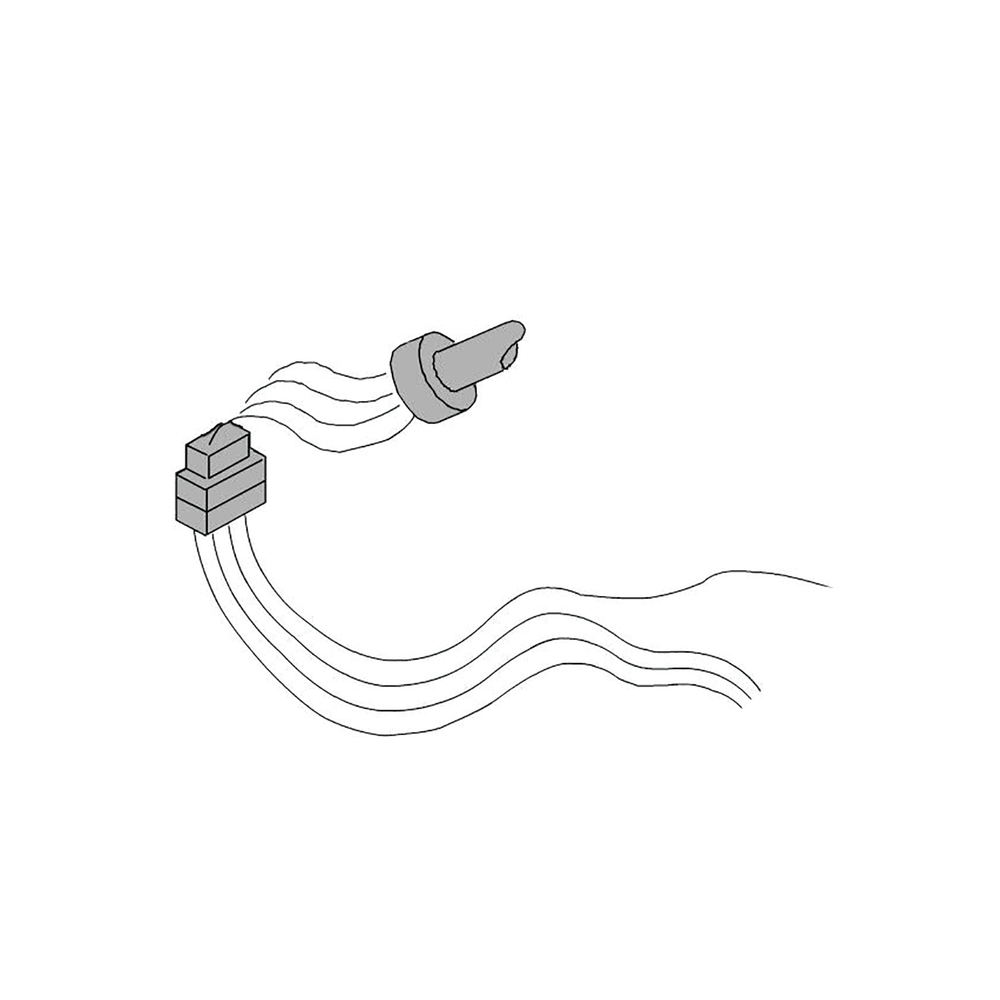

| Content | Descripción CABLE DE MOTOR DE 1.2 M PARA BARRERA SERIE 615 | Compatible con modelos FAAC 620 FAAC 400
| Características Principales - Encoder para detección precisa de posición
- Compatibilidad exclusiva con barrera FAAC B680H
- Instalación fácil y rápida en barrera
- Optimiza el control del motor de barrera
- Alta precisión operativa bajo demanda
Especificaciones Técnicas Características Técnicas - Aplicación: Barreras vehiculares
- Modelo compatible: FAAC B680H
- Función: Detección de posición
- Tipo: Encoder
- Instalación: Integrado en barrera
Normativas y Seguridad - Conforme a Directiva 2006/42/EC
- Cumple Directiva CEM 2014/30/EU
- Cumple Directiva ROHS 2 2011/65/EU
- Normas aplicadas: EN 12100:2010, EN 60335-1:2012 + A11:2014
Advertencias de Seguridad - Siga cuidadosamente las instrucciones para evitar riesgos
- Verifique que la instalación de tierra esté correctamente realizada
- El automatismo dispone de dispositivo de seguridad antiaplastamiento
- Compruebe el umbral de intervención del dispositivo según normas EN 12978
- No instale el aparato en atmósfera explosiva
Conexiones Eléctricas Conectores Principales - J1: Entradas
- J2: Salidas
- J3: Destellador externo
- J4: Loop detector
- J5: Motor
- J7: Encoder
- J10: Radio
Conectores Adicionales - J11: Sensor de empuje barra
- J12: Batería de emergencia
- J13: Alimentación 36VDC
- J15: Destellador semafórico
- J16: Luces de la barra
Características de Programación Funciones Disponibles - Configuración Básica
- Modificación de set de parámetros predefinidos
- Menú accesorios BUS
- Configuración Avanzada
- Configuración de los loop detector
Parámetros y Configuración - Configuración 'Experto'
- Parámetros predefinidos
- Parámetros por defecto 'Experto'
- Selección de valores por defecto (parámetro cF)
Compatibilidad - Modelo compatible: FAAC B680H
- Tipo de instalación: Barreras vehiculares
- Componentes compatibles: Fotocélulas, luces de barra, antena receptora
- Interbloqueo: Soporta configuración Master/Slave
| Características Principales - Compatible con barreras series 615, 620 y 640
- Diseño robusto para máxima durabilidad
- Instalación sencilla y rápida sin herramientas adicionales
- Material anticorrosivo para uso exterior seguro
- Mecanismo de sujeción seguro y fiable
Características Técnicas - Material: Aluminio y acero
- Tratamiento superficial: Cataforesis y pintura poliéster RAL 2004
- Grado de protección: IP44
- Temperatura de funcionamiento: -20°C a +55°C
- Color: Blanco con catadióptricos reflectantes
Especificaciones Eléctricas - Alimentación: 230Vac ±6%/ -10% / 50Hz
- Potencia absorbida: 200-220W
- Corriente absorbida: 1A
- Termoprotección: 120°C
Especificaciones Mecánicas - Longitud máxima barra: Hasta 6m (modelo 642)
- Sistema antiaplastamiento: Válvulas bypass de serie
- Desbloqueo manual: Sí, para uso en caso de fallo eléctrico
- Refrigeración: Ventilador incorporado (modelos 620 rápida, 640 y 642)
Advertencias de Seguridad - Lea detenidamente las instrucciones antes de instalar
- No instale en atmósferas explosivas
- Desconecte la alimentación antes de realizar cualquier intervención
- Use interruptor omnipolar con apertura de contactos ≥ 3mm
- Verifique la correcta instalación de tierra
- Mantenga alejados a niños y personas no autorizadas durante el funcionamiento
Datos Técnicos Adicionales - Tiempo de trabajo: Hasta 100% con ventilador
- Tipo de deceleración: Electrónico
- Capacidad aceite: ~1.8 litros
- Tipo de aceite: FAAC HP OIL
Cumplimiento Normativo - Directiva 98/37/CE
- Directiva 73/23/CEE
- Directiva 89/336/CEE
- Normas EN 12604 y EN 12605
| Características Principales - Sistema compatible con serie de barreras 615
- Diseño robusto para alto rendimiento industrial
- Fácil instalación y mantenimiento optimizado
- Alta precisión en alineación del eje
- Materiales resistentes a la corrosión
Características Técnicas - Modelo: 428324
- Longitud máxima de la barra: 5 m (STD) / 2.5 m (Rápida)
- Tiempo máximo de apertura: 5.7 s (STD) / 2.9 s (Rápida)
- Velocidad angular: 0.28 rad/s (STD) / 0.54 rad/s (Rápida)
- Caudal de la bomba: 1.5 l/min (STD) / 3 l/min (Rápida)
- Par máximo: 400 Nm (STD) / 300 Nm (Rápida)
- Tipos de barra: Rectangular/Faldilla articulada/Redonda
- Frecuencia de utilización: 50% (STD) / 40% (Rápida)
- Máximos ciclos consecutivos: 220 (STD) / 340 (Rápida)
Especificaciones Eléctricas - Alimentación: 110V~ (±6-10%) 50Hz / 230V~ (±6-10%) 50Hz
- Potencia absorbida: 220W
- Corriente absorbida: 1A
- Tipo de aceite: FAAC HP OIL
- Cantidad de aceite: 0.9Kg
- Temperatura ambiente de funcionamiento: -40°C a +55°C
Características Físicas - Tratamiento de protección del cárter: Cataforesis
- Pintura del cárter: Poliéster RAL 2004
- Grado de protección: IP44
- Peso: 34Kg
- Dimensiones máximas del montante: 270 x 1015 x 140 mm
- Sistema de regulación del par: Válvulas bypass de serie
Advertencias para el Instalador - Lea detenidamente las instrucciones antes de empezar la instalación del producto
- Los materiales del embalaje deben mantenerse fuera del alcance de los niños
- El producto está diseñado exclusivamente para el uso indicado en el manual
- No instale el aparato en ambientes explosivos
- Desconecte la alimentación eléctrica antes de cualquier intervención
- Mantenga fuera del alcance de los niños los telemandos o emisores de impulso
- El usuario no debe intentar reparar o modificar el producto
- Realice mantenimiento periódico (mínimo semestral) del equipo
Aplicaciones El conjunto de eje de salida para barreras de la serie 615 está diseñado para controlar el acceso de vehículos. Evítese cualquier utilización diferente a la indicada en el manual técnico.
| Características Principales - Compatible con barreras modelos 620 y 640
- Material de alta resistencia al desgaste
- Diseño específico para sellado eficaz
- Fácil instalación sin herramientas adicionales
- Previene fugas en condiciones extremas
Especificaciones Técnicas - Código: 7090360025
- EAN: 8055195040258
- Cantidad: 2 unidades
- Descripción: GASKET OR 40.95X2.62 (3162)
- Salable: Sí
Compatibilidad - Barreras modelo 620
- Barreras modelo 640
|
